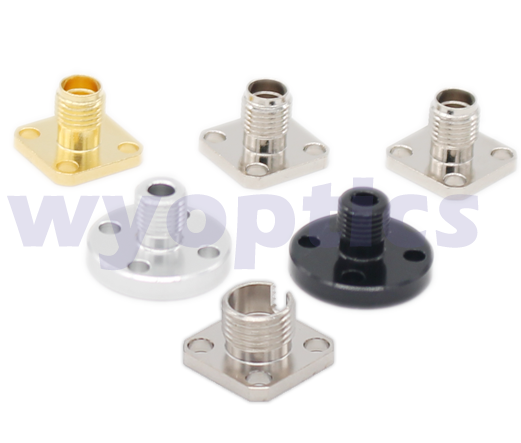

JS-光纤座子系列

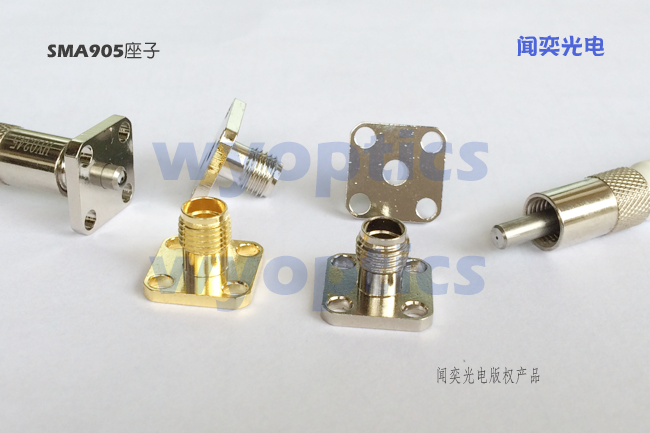

本产品适用于SMA905和SMA906接头以及FC接头的光纤。

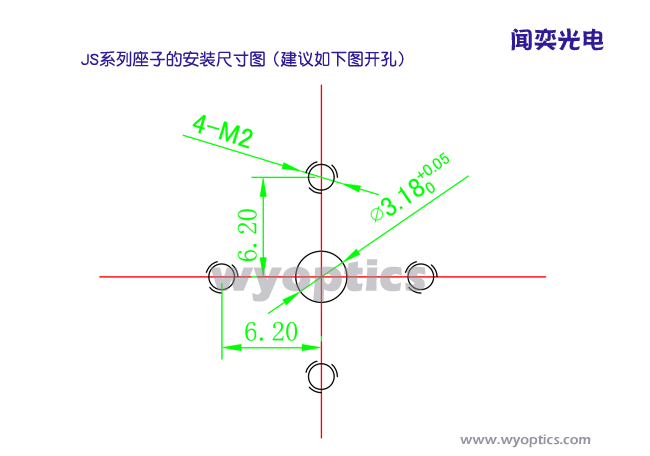

建议安装于仪器上面使用,1A和1B连接器中间孔径为4mm,1C/2A和2B连接器中间孔3.18mm。光纤拧紧之后会,1A/1B/1C插芯会露出2.2mm左右,2A/2B不露出。如安装再其他设备上请参照下图加工配套壳体。

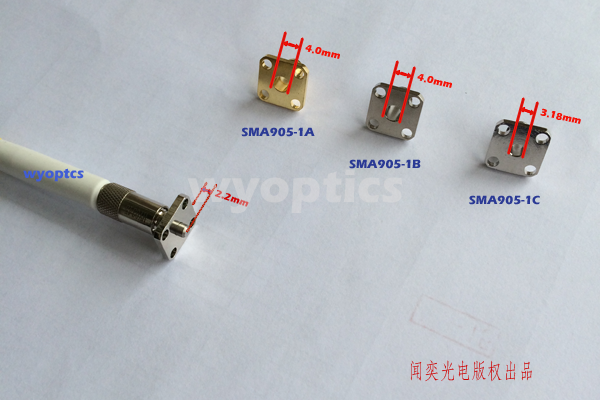

JS-SMA905-1A
产品示图 介绍 安装示图 图纸

本产品材质为铜镀金,中间孔径4.0mm,SMA905接头接上之后插芯会露出来2.2mm。

JS-SMA905-1B
产品示图 介绍 安装示图 图纸

本产品材质为铜镀镍,中间孔径4.0mm,SMA905接头接上之后插芯会露出来2.2mm。

JS-SMA905-1C
产品示图 介绍 安装示图 图纸

本产品材质为铜镀镍,中间孔径3.18mm,SMA905接头接上之后插芯会露出来2.2mm。

JS-SMA905-1D
产品示图 介绍 安装示图 图纸

本产品材质为铜镀镍,中间孔径3.18mm,SMA905接头接上之后插芯与底面几乎平齐。

JS-SMA905-2A
产品示图 介绍 安装示图 图纸

本产品材质为铝合金阳极化银白色,中间孔径3.18mm,SMA905接头接上之后插芯不会露出。

JS-SMA905-2B
产品示图 介绍 安装示图 图纸

本产品材质为铝合金阳极化黑色,中间孔径3.18mm,SMA905接头接上之后插芯不会露出。

JS-FC-1
产品示图 介绍 安装示图 图纸

本产品材质为铜镀镍,中间孔径2.5mm,FC接头接上之后插芯基本与底面平齐,具体尺寸查看右图。






配套产品

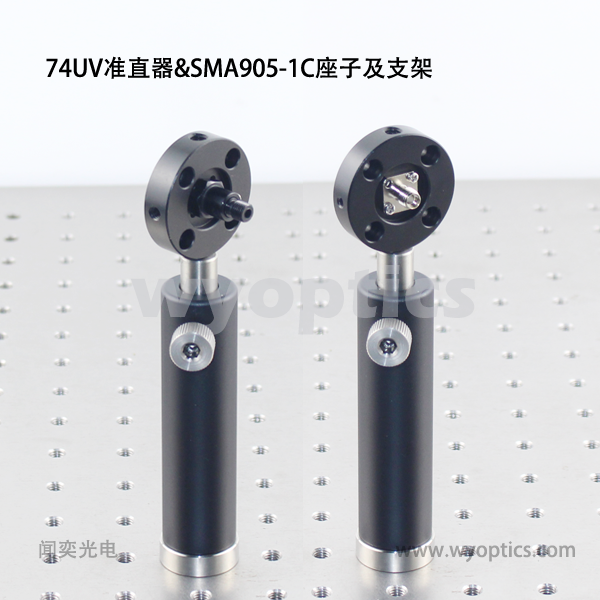

FL74 法兰盘 FLCSMA 法兰盘
FL74 安装图 产品连接 FLCSMA 安装图 产品连接

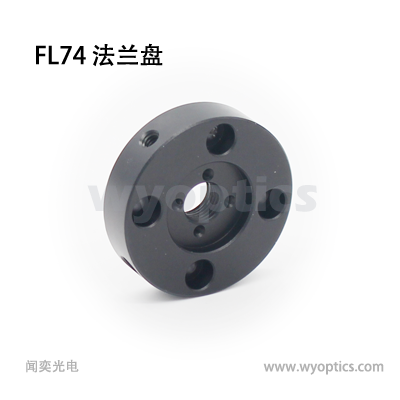

FL74 法兰盘

OSB 光学升降支杆
FLCSMA 法兰盘

OSB 光学升降支杆

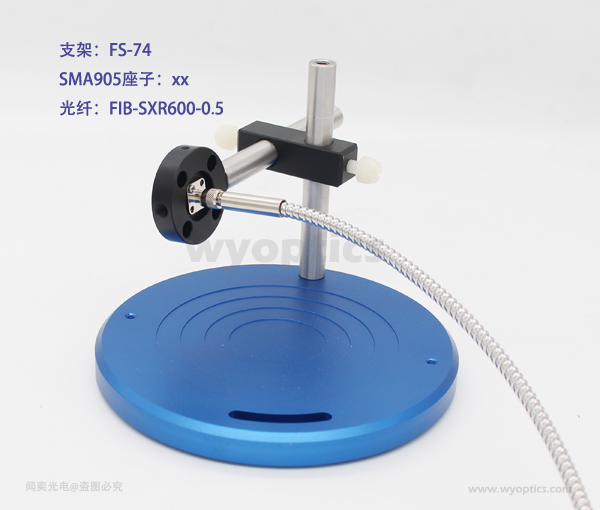

FS-74 支架 FS-SMA 支架
FS-74 安装图 产品连接 FS-SMA 安装图 产品连接

FS-74 支架

SMA905接头的石英光纤

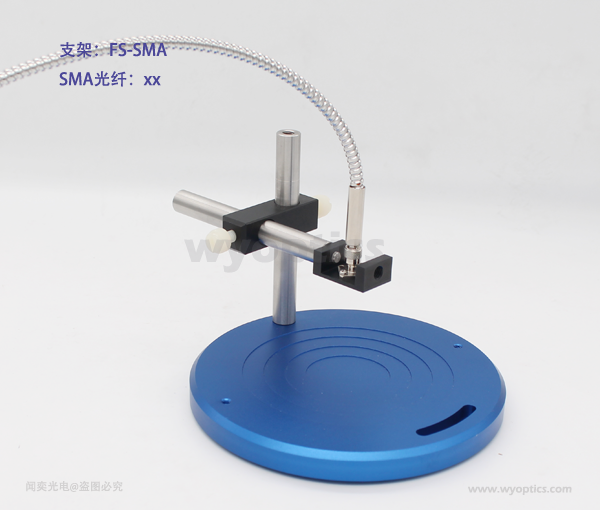

FS-SMA 支架

SMA905接头的石英光纤


本产品可以安装在法兰盘上,材质为:SMA905-1A黄铜    ;  SMA905-1B/C 铜镀镍

本产品适用于SMA905和SMA906接头的光纤。


本产品适用于SMA905和SMA906接头的光纤,请您在选购之前,看一下上面的的结构图哦。


本产品适用于SMA905和SMA906接头的光纤,配套闻奕光电高品质石英光纤应用于系统中效果更佳!




1

本产品可以安装在法兰盘上,材质为:SMA905-1A黄铜    ;  SMA905-1B/C /D铜镀镍

本产品适用于SMA905和SMA906接头的光纤。



建议安装于仪器上面使用,A和B连接器中间孔径为4mm,C连接器中间孔3.18mm。光纤拧紧之后会,插芯会露出2.2mm左右。如安装再其他设备上请参照下图加工配套壳体。
