FVA-UV | 光纤衰减器


产品介绍:

本产品中间有一个可调狭缝,0~100%连续可调,两端平行位置各有一个光纤准直镜,波长范围200~2500nm。

光纤可变衰减器

FVA-UV光纤可变衰减器是一种光学机械装置,用于帮助控制两跟光纤之间的光通量,FVA-UV通过SMA 905连接件连接光纤,在UV-VIS至NIR近红外波段一致性衰减所有波长的光。

FVA-AG-UV 衰减器是直接连接到带有SMA905接口的设备上,比如闻奕光电生产的光谱仪以及光源等设备。

FVA-A-UV电控光纤衰减器,采用RS232数据控制,可以精确实现0~100%输出。

FVA-UV
介绍 组合图 链接

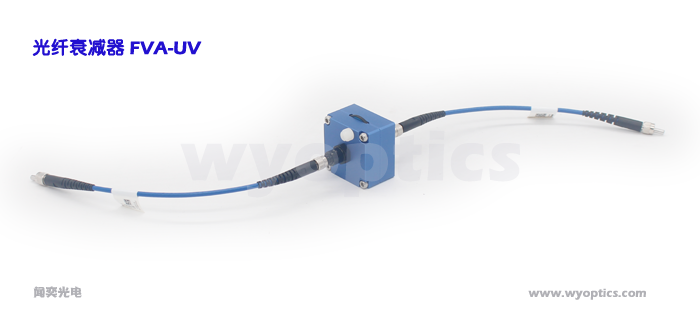

FVA-UV为两端SMA905接口,可以连接两根SMA905接头的光纤。 SMA905接头的光纤

FVA-AG-UV
介绍 组合图 链接

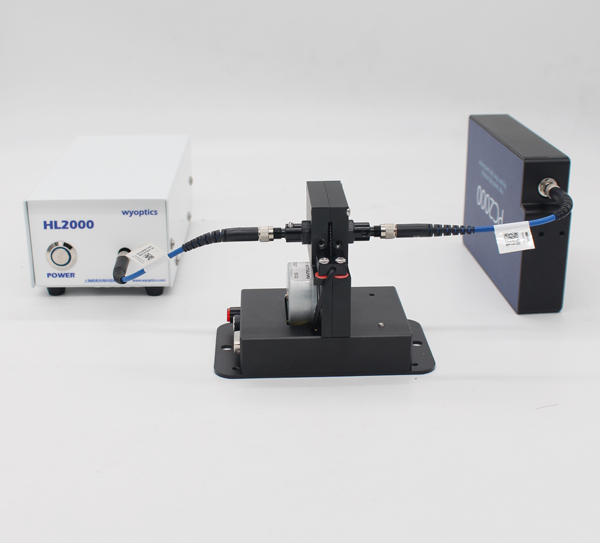

FVA-AG-UV可调衰减器的一端SMA905接口用于连接SMA905接头的光纤,另一端可以与SMA905接口的设备直接相连,如光纤光谱仪或者光源等。 HL1000卤素灯光源

闻奕光纤光谱仪

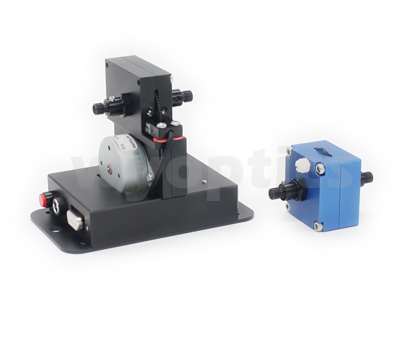

FVA-A-UV
介绍 组合图 手册

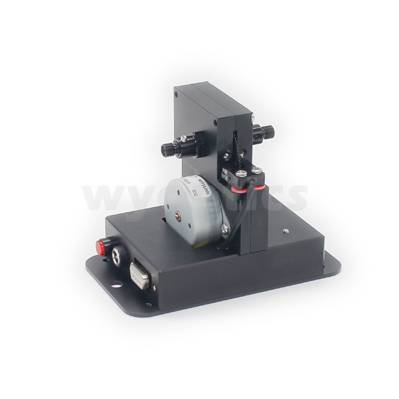

FVA-A-UV电控光纤衰减器为SMA905接口输入输出,波长范围200~2500nm,可以实现0~100%精确输出。采用RS232接口通信;其体积小巧、工业化的RS232接口、简洁的指令,可以置入自动化检测设备,最大程度减少开发者的开发时间 FVA-A-UV电控光纤衰减器


为什么需要信号衰减?

在高强度光亮等级的应用中,比如像激光鉴定应用,太多的光进入了光谱仪,会使光超过光谱仪的高敏感度线阵探测器能探测的极限,同样,在一些吸光度测量中也可能要求信号衰减,太多的光能饱和掉参考测量。

在一些例子中,避免探测器的饱和可以使用一些不同的格栅,改变光学入射孔(安装狭缝或者使用小直径的光纤)或者在光路中添加中等密度的滤光片,另一种方法(通过软件)是修改光谱仪的积分时间,限制探测器采集的光——类似于改变相机的快门速度,一个更快的曝光时间。本产品适合在这些信号衰减技术不能使用或者不符合要求时使用。

本产品是一种铝制的装置,安装2个光纤准直器。一个机械调节轮用于控制到达“read”的光的数量,调节轮直径为24mm,旋转调节轮0~360°,可调节光衰减0%~100%,一个M3塑料大头螺丝用于锁紧已经调整好的位置。

技术参数

规格 FVA-UV FVA-A-UV
尺寸:  40 x 40 x 50 mm 112 x 66 x 83 mm
波长范围: 200~2500nm 200~2500nm
光纤接口:  SMA905 SMA905
调节方式: 手动调节 RS232控制
调节范围: 0~100% 0~100%
材质: 黑色/蓝色阳极电镀铝滚花镶边 黑色阳极电镀铝
调节轮锁:  3*12大头螺丝
重量: 100 g 360 g
供电: 12V DC

工作原理:

入射光通过第一个准直镜将光均匀分散,再通过衰减器内的可调狭缝微调后,摄入第二个准直镜聚焦后输出。

本产品的使用波长范围:200nm-2500nm。


本产品是一种铝制的装置,安装2个光纤准直器。一个机械调节轮用于控制到达“read”的光的数量,调节轮直径为24mm,旋转调节轮0~360°,可调节光衰减0%~100%,一个M3塑料大头螺丝用于锁紧已经调整好的位置。



技术参数

规格 FVA-UV FVA-A-UV
尺寸:  40 x 40 x 50 mm 112 x 66 x 83 mm
波长范围: 200~2500nm 200~2500nm
光纤接口:  SMA905 SMA905
调节方式: 手动调节 RS232控制
调节范围: 0~100% 0~100%
材质: 黑色/蓝色阳极电镀铝滚花镶边 黑色阳极电镀铝
调节轮锁:  3*12大头螺丝
重量: 100 g 360 g
供电: 12V DC

 准直镜支架透射/吸收应用系统

反射/透射光谱是材料本身的一项重要光学特性,在现今工业蓬勃发展的背景下,对材料本身特性的质量控制越来越严格。准直架的尺寸及公差大小对光纤的发射和接收都有极大的影响,因此闻奕光电设计生产了高精度准直镜支架,在一般的样品透射/吸收测量中表现完美,特殊还可针对客户需求定制。

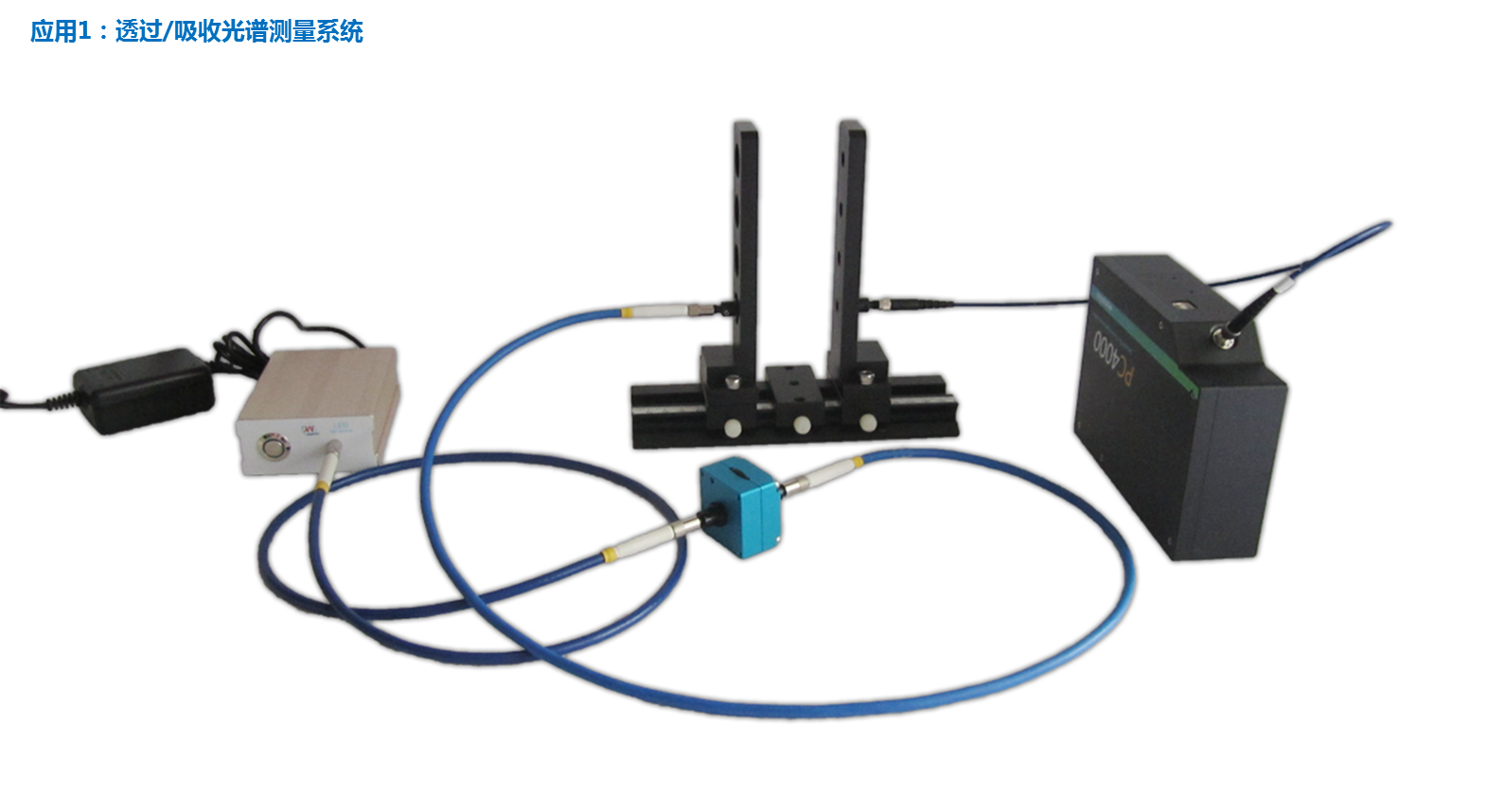

对于光学材料,如塑料、晶体、薄膜等的透射比测量,通常可以采用CUV-UV/VIS,样品支架等方式进行测量,如下图,支架两端通过光纤分别接光谱仪和光源。






暂无


入射光通过第一个准直镜将光均匀分散,再通过衰减器内的可调狭缝微调后,摄入第二个准直镜聚焦后输出。

本产品的使用波长范围:200nm-2500nm。


在高强度光亮等级的应用中,比如像激光鉴定应用,太多的光进入了光谱仪,会使光超过光谱仪的高敏感度线阵探测器能探测的极限,同样,在一些吸光度测量中也可能要求信号衰减,太多的光能饱和掉参考测量。

在一些例子中,避免探测器的饱和可以使用一些不同的格栅,改变光学入射孔(安装狭缝或者使用小直径的光纤)或者在光路中添加中等密度的滤光片,另一种方法(通过软件)是修改光谱仪的积分时间,限制探测器采集的光——类似于改变相机的快门速度,一个更快的曝光时间。本产品适合在这些信号衰减技术不能使用或者不符合要求时使用。

本产品是一种铝制的装置,安装2个光纤准直器。一个机械调节轮用于控制到达“read”的光的数量,调节轮直径为24mm,旋转调节轮0~360°,可调节光衰减0%~100%,一个M3塑料大头螺丝用于锁紧已经调整好的位置。
