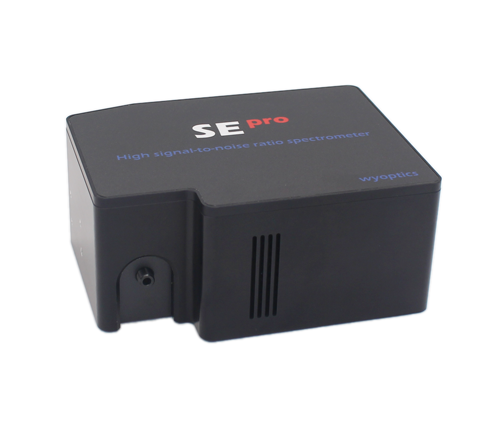

SE-Pro | 制冷型光纤光谱仪

1000:1 超高信噪比 / 背照式低噪型制冷 CCD / 95% 高量子化效率

       SE-Pro 制冷型光纤光谱仪 是一款具有热电内制冷技术的光纤光谱仪,采用高分辨光学平台,兼具高分辨和低噪音的能力,特别适用于需要长时间曝光的弱光检测场合(例如需要进行荧光信号检测和拉曼信号检测的场合)。



典型应用领域:

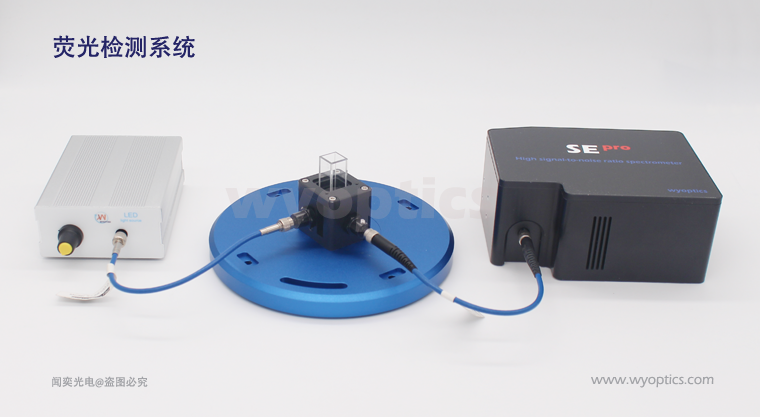

       荧光/拉曼光谱   荧光强度通常比激发光弱一个数量级,属于弱光信号,为了探测荧光光谱,一般需要高灵敏度的光纤光谱仪;相比之下拉曼信号则更加微弱,一般还需要光纤光谱仪具有长时间曝光的能力。

       吸收光谱   待测光和参比光的强度相差能达 3 个数量级,这需要光纤光谱仪具有超过 1000:1 的信噪比。

       显微光谱   需要对微米尺度区域的光谱信号进行采集,这需要光纤光谱仪具有微弱光信号的检测能力。

       角分辨光谱   在角分辨光谱系统中,光信号被分解到各个角度,并被逐个采集,这需要光谱仪具有弱光检测和高速采集的能力。

型号 SE-Pro
探测范围: 200~1100nm
波长分辨率: 最高 0.1 nm(依据光栅选择)
光学分辨率: 最高 0.2 nm (FWHM)(依据光栅和狭缝选择)
探测器: Hamamatsu, 2048×64 pixels, 制冷型面阵背照式 CCD,峰值量子化效率 95%
消高阶滤光片: 消除光谱中的鬼线
光学平台: 焦距 60mm,f 数 5, C-T 光路
数值孔径: 0.1NA
积分时间: 5ms ~ 60 s
动态范围: 10000:1(典型值)
信噪比: 1000:1,饱和时
杂散光: <0.1% @ 600nm(典型值)
矫正线性度: >99%
光纤接口: SMA905
数据传输: USB2.0, RS232
扩展功能口: 8 pin 扩展功能口
采集模式 单次、连续、软件触发、同步外触发
尺寸: 130 × 96 × 40 mm³
重量: 880g
A/D位数: 16-bit
功耗: 2A @ 5VDC
制冷范围: 低于环境温度 25℃



SE-Pro 制冷型光纤光谱仪 在以上领域的应用得益于如下几个特点:

1、高达 1000:1 的信噪比  SE-Pro 制冷型光纤光谱仪采用滨松 热电内制冷型探测器,电子设计优良,可以将工作温度降至环境以下 40℃,抑制了暗电流噪音,提高了信噪比;

2、峰值 95% 的量子化效率  SE-Pro 制冷型光纤光谱仪的探测器采用特殊的 背面减薄技术,从背面将光引入 PN 节,提高了量子转化效率,特别是紫外波段的量子转化效率;

3、除此之外,SE-Pro 制冷型光纤光谱仪历经复杂的工程设计,集光谱学、电子学、结构设计等多方面优点,产品力强。

4、基于传统CT光路设计,焦距60mm;采用NA.0.1 数值孔径, 分辨率高,最佳可达~0.2nm;

5、平台化设计,可以配置300g/l-2400g/l多种规格光栅;

6、 SMA905光学接口;

7、 高性能AD量化采样电路, CCD量化背景噪声≦3RMS(10ms积分时间);

8、 配置USB、串口多种通讯接口, 配置8Pin外触发接口。

型号 波段范围选择
(nm)
光栅刻数
(g/mm)
波长间隔
(nm)
狭缝宽度对应分辨率(nm)
10 μm 25 μm 50 μm 100 μm 200 μm
SE-Pro 200~1100 300 0.44 1.7 2.3 3.3 6.0 12.0
SE-Pro 200~1000 500 0.39 1.1 1.4 2.4 3.5 7.5
SE-Pro 300~1100 500 0.39 1.1 1.4 2.4 3.5 7.5
SE-Pro 200~870 600 0.32 1.0 1.2 1.9 3.3 6.7
SE-Pro 340~1000 600 0.32 1.0 1.2 1.9 3.3 6.7
SE-Pro 450~1100 600 0.32 1.0 1.2 1.9 3.3 6.7
SE-Pro 700~1100 800 0.2 0.9 1.0 1.5 2.5 4.5
SE-Pro 300~650 900 0.17 0.6 0.8 1.3 2.3 4.3
SE-Pro 180~400 1200 0.11 0.4 0.5 0.8 1.7 3.4
SE-Pro 390~610 1200 0.1 0.4 0.5 0.8 1.7 3.4
SE-Pro 600~810 1200 0.09 0.4 0.5 0.8 1.6 3.3
SE-Pro 800~1000 1200 0.09 0.4 0.5 0.8 1.6 3.2
SE-Pro 200~300 2400 0.05 0.2 0.3 0.4 0.8 1.2
SE-Pro 还可以根据用户要求定制所需波长
