可调光程浸入式探头
上海闻奕光电科技有限公司能够设计、生产包括抗紫外辐照石英光纤、深紫外石英光纤、石英光纤、近红外石英光纤、以及中红外光纤等多种材料,多种配置的光纤。拥有丰富的光纤产品及配件。
本产品适用于实验级光学实验应用,其FIB-xxx-Y7J-xxx 是一款可变光程透射浸入式光纤探头,该探头可广泛用于实验室及其他环境,例如可用于液体透射吸收、激发荧光等。
可变光程透射浸入式光纤探头可以同我们的光谱仪和光源产品相连接,轻松测量溶液的吸光度和透射度。 这些不锈钢探头尤其适合嵌入到工业生产液流中进行实时样品监测。

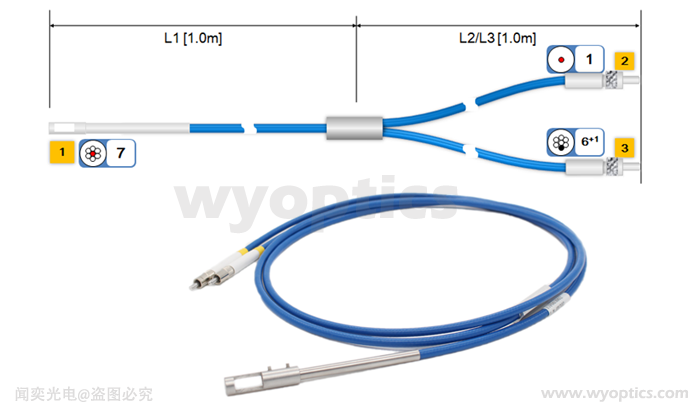

这个探头的外径为1/4英寸探头的光程可以由用户在0.5 mm到10 mm范围内设置,因此对于高吸收率或低吸收率液体是极其通用的。只要把探头末端浸入液体中就可以进行测量了。光源的光通过一个标准SMA905接头可以耦合进由6根光纤组成的光纤束,然后一直传导到探头末端,经过由用户自定义的0.25-10 mm的物理间隙由一个透镜以及镜面反射。反射回来的光进入第7根探测光纤, 该光纤会把探测到的数据通过SMA905接头传导进光谱仪中。为了使探头的探测效率更高,在探头末端的探测光纤被放置在照明光纤的中间。在探头中部的金属部分里光纤束被分成两部分,经过长度一米的光纤分别连接到光谱仪和光源。
描述 | 6 根照明光纤, 1 根探测光纤 , 芯经用户可以自定义 , 标准长度 2 米 或者1米 | ||
波长范围 | 200-1100 nm (UV/VIS) 或 380-2500 (UV/VIS/NIR) | ||
光纤接头 | SMA905 接头 (2个) | ||
光程 | 0.25 - 10 mm 光程,用户可以自由调节 | ||
探头 | 304不锈钢管,140-160 mm( 长 )x 6.35mm (1/4 英寸直径 ),可以防水 。 | ||
护套管 | PVC多层凯管或者304不锈钢波纹管 | ||
工作温度 | -30 ºC 到100 ºC. (-HT高温型可达200 ºC) | ||
压力 | 探头末端10 bar @ 25 ºC |
相关产品及定制: 抗紫外辐照石英光纤 光谱分析石英光纤定制 闻奕光纤光谱仪
更多光纤产品介绍请点击:闻奕光电光纤事业部网站
无论是从光纤的损耗、光谱波段还是定位精度分析,上海闻奕光电都优于国内任何一家多模光纤生产商,我们采用德国进口石英纤芯,并凭借多年的光纤生产经验,以期为您提供更好的光纤产品。我们可以为您定制各种光学应用光纤。当您提出需求时,我们的工程师将为您设计更快、更完美的定制方案。

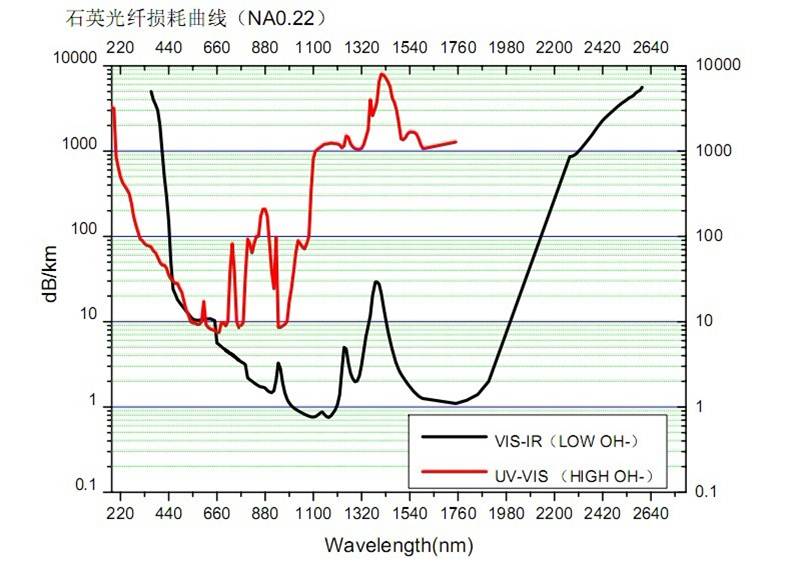

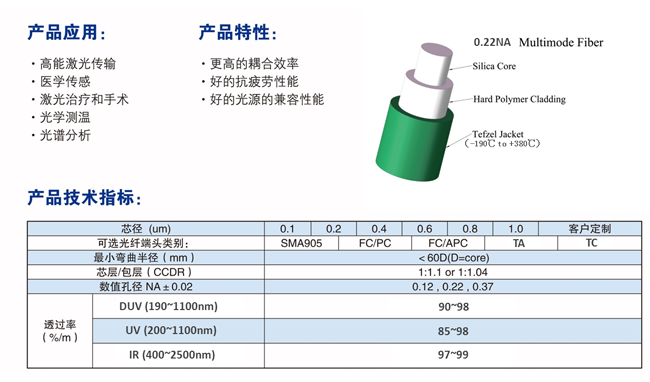

石英光纤的波长范围区分 | |||||
接头标示 | 描述 | 曲线图 | |||
![]() |
-XSR,抗紫外辐照石英光纤,通过波段为190~1100 nm | ![]() |
|||
![]() |
-UV,深紫外石英光纤,通过波段为200~1100 nm | ![]() |
|||
![]() |
-IR,近红外石英光纤,通过波段为400~2500 nm | ![]() |
光纤选型
本店拥有丰富的光纤类型,其中总有一款适合您。如何选择一款合适的光纤呢?
根据光谱测量模式,选择光纤配置
模式
|
光纤配置
|
辐射测量
|
1、直通光纤 2、多通道高光谱分辨测量需要使用1分多芯(如1分7)光纤 |
反射测量
|
1、Y形光纤 2、直通光纤加积分球 3、双光路系统需选用Z形光纤 |
透射测量 |
1、直通光纤 |
吸收测量
|
1、固体表面吸收使用积分球加直通光纤 2、液体吸收测量使用R4系统加直通光纤 |
荧光测量
|
1、普通测量可使用7芯Y形光纤 2、高灵敏测量可使用特种Y形光纤 |
液体透射/吸收测量 |
1、带液体透射探头Y形光纤(YDP) |
