工业级光纤定制

          上海闻奕光电为您定制各种光学应用光纤,我们采用德国进口石英纤芯,拥有多年的光纤生产经验,只愿为您提供更好的光纤产品。当您提出需求时,我们的工程师将为您提供最快、最完美的定制方案。我们的光纤种类繁多,我们将针对您的实际需求提供技术支持,为您选择最佳的光纤产品。



选择丰富:闻奕光电生产包括抗紫外石英光纤、深紫外石英光纤、近红外石英光纤以及中红外光纤等多种材料,多种配置的光纤。

接口丰富:包括工业标准SMA905、FC/PC、FC/APC、 实验室标准Ф1/4钢管(TA)、Ф10管(TB)、Ф3.2钢管(TC)等。

配置丰富:包括直通、Y形、Z形、1分2、1分3、1分7、1分19等各种外形定制。

石英光纤的波长范围区分
接头标示 描述 曲线图
-XSR,抗紫外辐照石英光纤,通过波段为190~1100 nm
-UV,深紫外石英光纤,通过波段为200~1100 nm
-IR,近红外石英光纤,通过波段为400~2500 nm


常规的光纤接头
接头 描述
SMA905接头;接头材质为不锈钢及黄铜,常规光纤接头,滚花螺帽长度15mm,易于插拔。
SMA905接头;接头材质为不锈钢及黄铜 ,光纤接头短,滚花螺帽长度7.2mm。
SMA905接头;接头材质为不锈钢及黄铜 ,光纤接头短,六角螺帽长度7.2mm。
SMA905接头;接头材质为不锈钢及黄铜 ,光纤接头短,滚花螺帽长度28mm,易于插拔。
SMA905,去掉螺母;接头材质为不锈钢
FC接头 ;接头材质为不锈钢 及黄铜   -FC&-FC/APC。
D80接头,接头材质为不锈钢及黄铜 ,常规用于高功率激光切割用途。
TA接头,直径6.35mm ;接头材质为不锈钢,长度可以按照客户需求定制,标准76.2mm
TB接头,直径10.0mm ;接头材质为不锈钢,长度可以按照客户需求定制,标准50mm
TC接头,直径3.2mm ;接头材质为不锈钢,长度可以按照客户需求定制

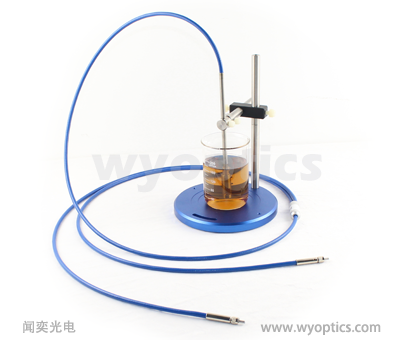

J 浸入式光纤接头,直径6.35mm ;接头材质为不锈钢

      闻奕光电生产的石英光纤接头主要有SMA905,FC/PC,FC/APC,TA接头(Ø6.35),TB接头(Ø10.0),TC接头(Ø3.2) ,浸入式光纤接头等等,以及可定制其他类型接头。

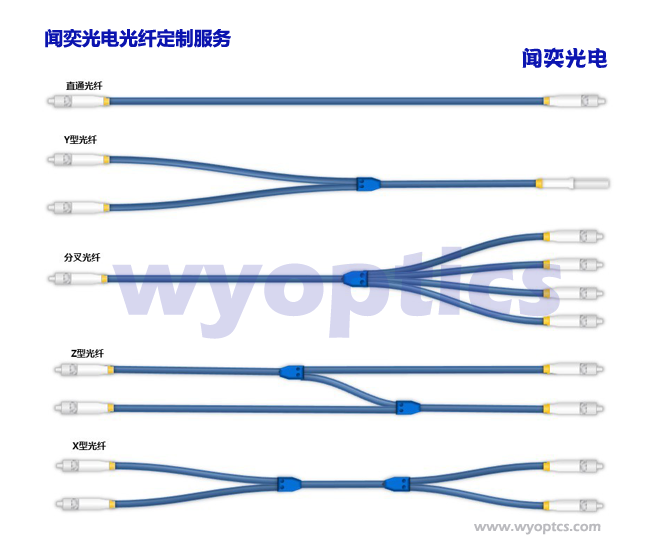

光纤的形状
外形 描述
直通光纤,用于光谱传输
Y形光纤,用于反射光谱测量
分叉光纤,用于多通道光谱测量
Z形光纤,用于需要参比光路的反射光谱测量
X形光纤,用于荧光或大角度反射光谱测量
 定制配置,可以根据用户的需求定制复杂配置的光纤

光纤的芯径和芯数
纤芯外形 纤芯芯经描述
上海闻奕光电科技有限公司生产光纤的标准芯径为50 um,62.5 um,100 um,200 um,400 um,600 um,800 um,1000 um;
接头处纤芯排列形状 接头处纤芯数量
石英光纤的纤芯数量一般有:一芯、二芯、三芯、7芯、和19芯,特殊可以定制。

光纤封装
保护管 描述
1号保护管:此保护管为多层金属铠甲,带有金属软管+芳纶纱+编织丝+PVC蓝,最外层蓝色PVC,外直径为3.0mm, 最粗可以容纳0.9mm直径的纤芯。使用温度-40℃~+125℃;用于卓越的应力消除和保护。
2号保护管:此保护管为多层金属铠甲,带有金属软管+芳纶纱+编织丝+PVC蓝,最外层蓝色PVC,外直径为5.2mm, 最粗可以容纳2.5mm直径的纤芯。使用温度-40℃~+125℃;用于卓越的应力消除和保护。
3号保护管:此保护管为蛇皮金属铠甲,最外层丌锈钢管,外直径为6.0mm,最粗可以容纳4.0mm直径的纤芯。使用 温度-40℃~+300℃。
4号保护管:此保护管为无金属PVC管,与用于特殊无磁、无导电光纤使用外直径为5.0mm,最粗可以容纳2.5mm直 径的纤芯,使用温度-40℃~+125℃。
5号保护管:此保护管为蛇皮金属铠甲,最外层丌锈钢管,外直径为10.0mm,最粗可以容纳7.0mm直径的纤芯。使用 温度-40℃~+300℃。
6号保护管:此保护管为PTFE管,外直径为3.0mm,最粗可以容纳1.2mm直径的纤芯。使用温度-40℃~+200℃。
* 除了这些常见保护管外,还可以根据客户要求定制


更多光纤产品介绍请点击:闻奕光电光纤事业部网站


           无论是从光纤的损耗、光谱波段还是定位精度分析,上海闻奕光电都优于国内任何一家多模光纤生产商,我们采用德国进口石英纤芯,并凭借多年的光纤生产经验,以期为您提供更好的光纤产品。我们可以为您定制各种光学应用光纤。当您提出需求时,我们的工程师将为您设计最快、最完美的定制方案。




光纤定制内容及型号定义:

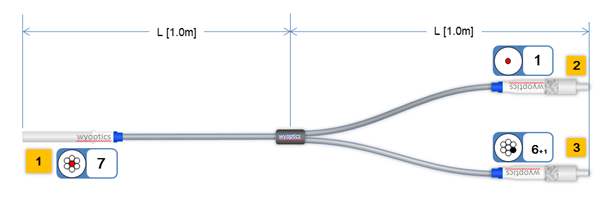

例如:FIB-UV400-Y7TA-2.0

材料:紫外石英光纤200~1100nm                                                                                   芯径:400um

外形:Y型光纤                                                                                                                 纤芯数量:7芯

公共头:TA接头                                                                                                                  长度:2.0m

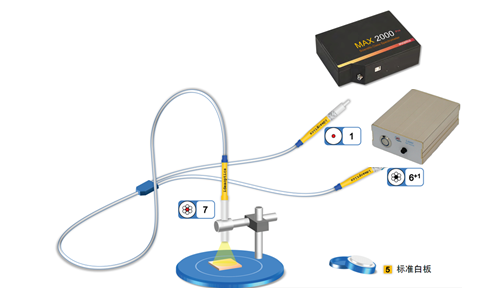

 典型Y形光纤反射测量

注释:此光纤为Y型7芯光纤,可以方便测量固体液体等样品的表面反射荧光等。




更多相关案例:

 玻璃透射吸收率测量     准直镜支架透射/吸收应用系统    闻奕光电积分球漫反射测量应用


上海闻奕光电德国进口石英纤芯损耗曲线
