ACH-CUV | 光程可调透射支架

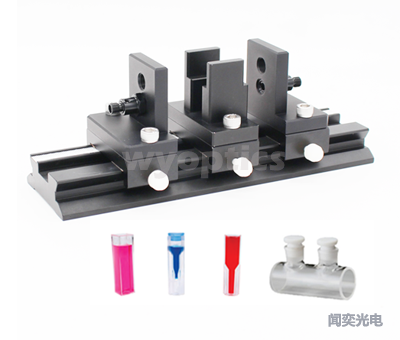

闻奕光电生产的可变光程比色皿架有四个功能：
1、0.1-15cm可调光程比色皿架，可以用于0.1~15cm的比色皿；
2、容纳0.1~15cm流通池，用于低浓度吸光度测量；
3、ACH型可以根据样品的高度，准直镜可以上下调节。
4、产品均为铝合金阳极化黑色，其光学精度高应用性能好，耐用性好。
本产品包含两个5mm透镜、纹拧紧在固定支架上，支架在基座上滑动，最大可到15cm光程。
ACH系列支架选型

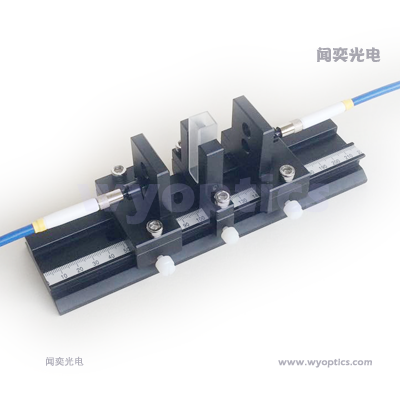

| ACH-CUV-1 比色皿支架 | |||
 |
介绍 ACH-CUV-1适用于1~15cm光程的比色皿 |
 |
比色皿 SMA905接头的石英光纤 |

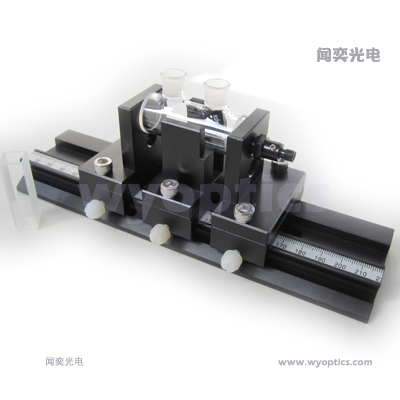

| ACH-CUV-3 比色皿支架 |
|||
 |
介绍 ACH-CUV-1适用于3~15cm光程的比色皿以及圆柱形比色皿 |
 |
比色皿 SMA905接头的石英光纤 |

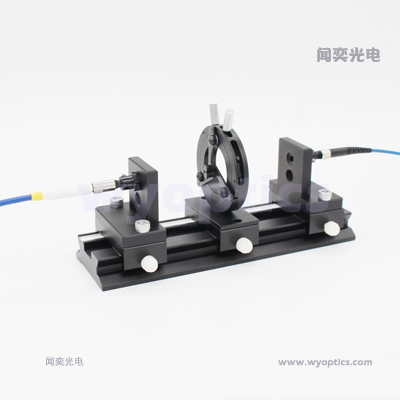

| ACH-ALB-35 可调镜架 |
|||
 |
介绍 ACH-ALB-35可以加持4~35mm直径的圆片，包含镜片和滤光片等。 |
 |
SMA905接头的石英光纤 |

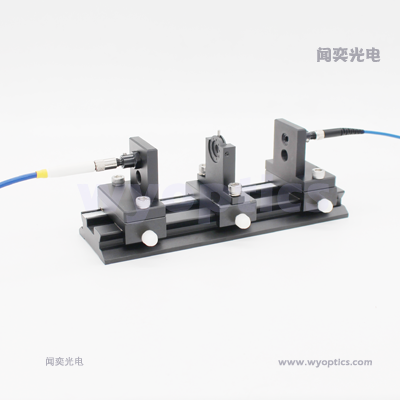

| ACH-AD-13 可调光阑 |
|||
 |
介绍 ACH-AD-13 可调节光阑，其调节光圈大小为1~13mm直径 |
 |
SMA905接头的石英光纤 |

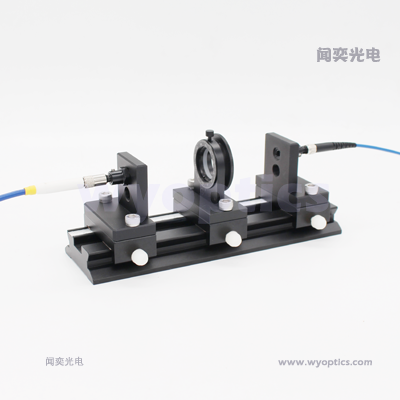

| ACH-POL-25.4 偏振片支架 |
|||
 |
介绍 ACH-POL-25.4 可以安装25.4mm直径的偏振片，用于光路调节 |
 |
SMA905接头的石英光纤 |
| ACH-R 透射支架 |
|||
 |
介绍 ACH-R 是一个简易的透射支架。可以用于测量滤光片，薄膜等透射光谱。 |
组合图 | SMA905接头的石英光纤 |
| ACH-xxx 支架配件 | |||
 |
介绍 ACH 支架配件，可以安装在ACH-R支架上 |
组合图 | 链接 |

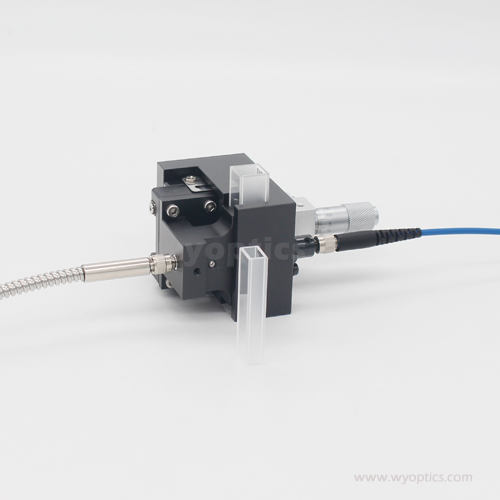

XWF-CUV-1短光程比色皿支架
| XWF-CUV-1 | 描述 | 安装后视图 | 配套产品 |
 |
本产品可以安装1~10mm光程的比色皿（比色皿宽度12.5mm），用于液体吸收/透射分析，光谱范围200~2500nm，接口为SMA905。光程可以自由调节。 |  |
比色皿 |
| 系列型号 | ACH-CUV | XWF-CUV | ||
| 镜头： | 两个5mm直径石英透镜 | |||
| 光纤接口: | SMA 905 | |||
| 波长范围： | 200~2500 nm | |||
| 光程: | 10 mm to 150 mm | 1 mm to 10 mm | ||
| 尺寸: | 200 mm x 67 mm x 70 mm | 105 mm x 60 mm x 50 mm | ||
| 重量: | 800 g | 300 g | ||
| 材质： | 阳极化黑色铝合金 | |||
1，本产品既可以使用0.1cm~20cm光程的比色皿，可以加载滤光片；
2，支架为SMA905接口输入/输出，使用波长范围为:200~2500nm；
| 系列型号 | ACH-CUV | XWF-CUV | ||
| 镜头： | 两个5mm直径石英透镜 | |||
| 光纤接口: | SMA 905 | |||
| 波长范围： | 200~2500 nm | |||
| 光程: | 10 mm to 150 mm | 1 mm to 10 mm | ||
| 尺寸: | 200 mm x 67 mm x 70 mm | 105 mm x 60 mm x 50 mm | ||
| 重量: | 800 g | 300 g | ||
| 材质： | 阳极化黑色铝合金 | |||

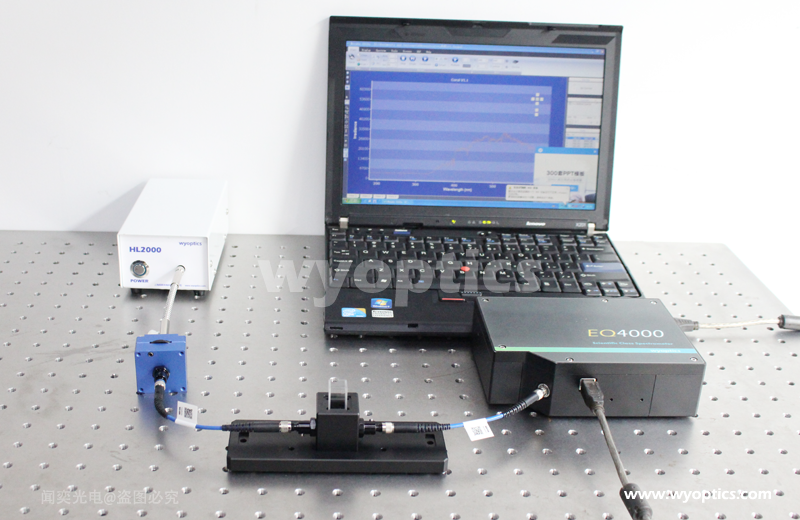

比色皿支架透射/吸收应用系统
图中比色皿支架，左侧光纤接光源（可选HL2000卤素灯光源或者DH2000氘卤二合一光源），右侧光纤为透射、吸收测量端（也可选MAX2000光纤光谱仪或者EQ4000光纤光谱仪），前侧光纤为荧光/激发光测量端（也可选MAX2000光纤光谱仪或者EQ4000光纤光谱仪）。于10cm或者5cm比色皿的支架可以选配黑色阳极氧化铝材质的外罩，用于屏蔽环境光，以及在采集暗背景时截止光路。
使用10cm或者5cm比色皿支架很简单：将两个准直透镜分别连接SMA接头光纤，其中一根光纤—照明光纤—耦合至光纤输出光源，另一根—读取光纤—连接到光谱仪。某些情况下，你可以调节准直透镜，将光纤精确地定位在透镜的焦点。
此测量系统是为光程为 1 厘米的比色皿设计的光谱测量系统，能够测量：
1. 比色皿液体样品的透射和反射率；
2. 比色皿液体样品的吸收和荧光光谱。
