CUV-UV-5/10流动液体支架




产品介绍

      CUV-UV-10/5比色皿支架可以用于5cm或者10cm光程比色皿,可以通过SMA接头的光纤耦合到光谱仪和光源上,组成小型化的分光光度计系统,用于各种水溶液和气体绝对吸光度的测量。这种紧凑的比色皿支架被优化用于UV-VIS-NIR (~200 nm-2500nm)的应用。

10cm或者5cm光程比色皿支架配有以下关键组件:

1、两个可调5-mm直径f/2石英透镜,SMA905接头

2、可以容纳5-10cm比色皿的隔间支架

3、UV-VIS-NIR石英玻璃样品管一只,用于(~200-2500nm)波长,选配;

4、两跟橡皮软管各1米长,用于液体进出导水管。

5、选配:遮光外罩(报价不包含)

    用于10cm或者5cm比色皿的支架可以选配黑色阳极氧化铝材质的外罩,用于屏蔽环境光,以及在采集暗背景时截止光路。

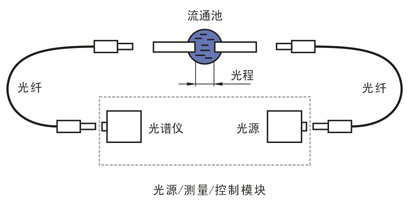

    使用10cm或者5cm比色皿支架很简单:将两个准直透镜分别连接SMA接头光纤,其中一根光纤—照明光纤—耦合至光纤输出光源,另一根—读取光纤—连接到光谱仪。某些情况下,你可以调节准直透镜,将光纤精确地定位在透镜的焦点。

     如果没有单一的光纤组合可以满足所有应用的要求。通常,最好使用大直径(>100 um)照明光纤来获得最大的光输出,和相对小的芯经读取光纤,获得最好光学分辨率。




CUV-UV-5/10  比色皿液体流动支架

1,本产品可以用于测量液体透过率,使用5cm或者10cm光程的比色皿;

2,样品比色皿有两个口,可以实现流动液体的在线测量;

3,支架为SMA905接口输入/输出,使用波长范围为:200~2500nm。


更多相关产品:

 MAX2000光谱仪    石英光纤定制服务     CUV | 1cm比色皿支架    FS系列反射支架

 DH2000氘卤二合一光源    HL2000系列卤素灯光源    LAS激光光源    LED光源    漫反射标准白板






 比色皿支架透射/吸收应用系统

图中比色皿支架,左侧光纤接光源(可选HL2000卤素灯光源或者DH2000氘卤二合一光源),右侧光纤为透射、吸收测量端(也可选MAX2000光纤光谱仪或者EQ4000光纤光谱仪),前侧光纤为荧光/激发光测量端(也可选MAX2000光纤光谱仪或者EQ4000光纤光谱仪)。于10cm或者5cm比色皿的支架可以选配黑色阳极氧化铝材质的外罩,用于屏蔽环境光,以及在采集暗背景时截止光路。

      使用10cm或者5cm比色皿支架很简单:将两个准直透镜分别连接SMA接头光纤,其中一根光纤—照明光纤—耦合至光纤输出光源,另一根—读取光纤—连接到光谱仪。某些情况下,你可以调节准直透镜,将光纤精确地定位在透镜的焦点。

此测量系统是为光程为 1 厘米的比色皿设计的光谱测量系统,能够测量:

1. 比色皿液体样品的透射和反射率;

2. 比色皿液体样品的吸收和荧光光谱。


更多相关案例:

 玻璃透射吸收率测量     准直镜支架透射/吸收应用系统    闻奕光电积分球漫反射测量应用


暂无


CUV-UV-5/10  比色皿液体流动支架

1,本产品可以用于测量液体透过率,使用5cm或者10cm光程的比色皿;

2,样品比色皿有两个口,可以实现流动液体的在线测量;

3,支架为SMA905接口输入/输出,使用波长范围为:200~2500nm。
