EQ4000 | 高分辨光谱仪
闻奕光电的EQ4000是一款高分辨光谱仪，采用了高分辨光学平台，适用于要求精细光谱分辨的场合。
EQ4000高分辨光谱仪采用100 mm的焦距和0.11的数值孔径组合可以使光谱仪在不增大自身体积的情况下达到分辨率与灵敏度的平衡，能够提供最高0.10nm的光学分辨率，为激光表征、气体吸收测量和等离子分析等应用提供丰富的光谱测量。
EQ4000高分辨光谱仪具有高分辨率技术，可以配备经特殊紫外敏化处理的深紫外 CCD，能够将光谱探测范围拓展至深紫外波段；同时 PG4000 高分辨光谱仪 具有标志位和底层调用技术，在保证高速测量的情况下，进一步提升测量精度；赋予产品更强的议价能力；搭配提供低成本光纤，搭建个性化的光谱测量设备。
| 机械参数 | |||
| 项目 | 值 | ||
| 尺寸(mm) | 115*158*46.5 | ||
| 重量 (g) | 600 | ||
| 探测器参数 | |||
| 项目 | 值 | ||
| 探测器 | TCD1304DG 线阵CCD阵列 | ||
| 探测器响应范围(nm) | 300-1100 | ||
| 有效像素 | 3648 | ||
| 像素尺寸(µm) | 8×200 | ||
| A/D分辨率 | 16 bit | ||
| 光响应非均匀性 | 1%(最大) | ||
| 灵敏度 (V/lx·s) | 130 photons/count at 400 nm; 60 photons/count at 600 nm | ||
| 光学系统参数 | |||
| 项目 | 值 | ||
| 光学系统 | F/4, f/4, 对称交叉光路 | ||
| 焦距(mm) | 100 mm | ||
| 狭缝尺寸 (µm) | 5, 10, 25, 50, 100,200等,或者无狭缝（定制） | ||
| 光栅 | 各种不同参数的同闪耀波长的刻划光栅或全息光栅（可定制） | ||
| 柱面镜s | 可选件 | ||
| 消二级光谱滤光片 | 带通或长波通滤光片以消除二级光谱 | ||
| 光纤及其连接接口 | NA 0.22, SMA905 | ||
| 光谱参数 | |||
| 项目 | 值 | ||
| 光谱波长测试范围 | 依赖光栅选择,200~1100nm | ||
| 光谱分辨率(nm) | ~0.12-6.2 nm FWHM (由光栅常数、狭缝宽以及探测器型号等决定) | ||
| SNR | 300:01:00 (全量程范围) | ||
| 波长容差 | About ±0.2 | ||
| 积分时间 | 1毫秒至2秒 | ||
| 动态范围 | 2000:1 | ||
| 杂散光 | <0.05% at 600 nm; <0.10% at 435 nm | ||
| 矫正线性度： | >99.8% | ||
| 电学参数 | |||
| 项目 | 值 | ||
| 功耗 | 300 mA×5 V DC | ||
| 数据传输速率 | 全光谱通过USB2.0接口读入内存时间3.0 ms | ||
| 配置 | |||
| 操作系统 | Windows | ||
| 数据传输接口 | USB 2.0 (480Mbps), 与USB 1.1兼容 | ||
| 预配置好系统参数 | |||
| 部件名称 | 定制部件参数 | 备注 | |
| 狭缝 | 宽度(µm) | 10, 20, 50, 100, 200等 | |
| 光栅 | 线对数(L/mm) | 300,400,500, 600, 800,1200, 1800 | |
| 光谱响应范围(nm) | 200-1100 (根据光栅选择） | ||
| 光纤 | 芯径(µm) | 9, 50, 200, 400, 600,1000等 | |
| 光谱响应范围(nm) | 200~1100nm or 380~2500nm | ||
| 外保护层 | 正常或增强护套 | ||
| 接口类型 | SMA 905(标准)或FC, TA,TB等 | ||
| 探测器 | 型号 | Toshiba TCD1304 | |
| 柱面镜s | 选配件 | 增强系统光能收集率 | |
| 可选部件 | |||
| 部件名称 | 备注 | ||
| 光源 | 如氘卤钨灯，氙灯，氘灯或汞氩灯光源 | ||
| 积分球 | 用于实现漫反射，散射，光源匀光输出 | ||
| 反射率测量附件 | 如积分球、反射光纤、标准白板、铝镜以及反射支架、特制夹具等 | ||
| 透射率测量附件 | 如样品夹持器透射支架、准直镜以及各种比色皿支架、流通样品池等 | ||
| 荧光激发光测量附件 | 用于荧光激发光测量的附件，如4通比色皿支架等 | ||
| 包装列表 | |||
| 部件名称 | 数量 | ||
| Wyoptics微型光谱仪 | EQ4000 | ||
| 带SMA905接口光纤 | 选配 | ||
| USB数据线 | 1 | ||
| 软件光盘 | 1 | ||
上海海闻奕光电的旗舰产品EQ4000高分辨光纤光谱仪，采用特殊光学设计和高像素CCD采集，能够提供最高0.10-4.88 nm 的光学分辨率，为激光表征、气体吸收测量和等离子分析等应用提供丰富的光谱测量。EQ4000高分辨光纤光谱仪可以配备经特殊紫外敏化处理的深紫外 CCD，能够将光谱探测范围拓展至深紫外波段。
相关产品
 |
 |
 |
| MAX2000-Pro 高灵敏光谱仪 | PC2000 工业级光谱仪 | FIB 闻奕光电石英光纤 |

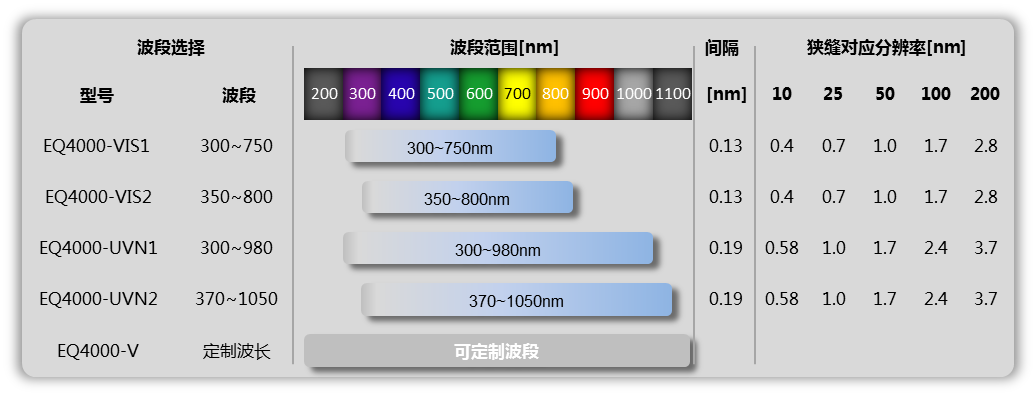

| 型号 | 波段范围选择 （nm） |
光栅刻数 （g/mm） |
波长间隔 （nm） |
狭缝宽度对应分辨率（nm） | |||||
| 10 μm | 25 μm | 50 μm | 100 μm | 200 μm | |||||
| EQ4000 | 200~1100 | 300 | 0.25 | 0.86 | 0.99 | 1.63 | 3.1 | 6.2 | |
| EQ4000 | 300~750 | 600 | 0.13 | 0.4 | 0.7 | 1.0 | 1.7 | 2.8 | |
| EQ4000 | 350~800 | 600 | 0.13 | 0.4 | 0.7 | 1.0 | 1.7 | 2.8 | |
| EQ4000 | 300~980 | 400 | 0.19 | 0.58 | 1.0 | 1.7 | 2.4 | 3.7 | |
| EQ4000 | 370~1050 | 400 | 0.19 | 0.58 | 1.0 | 1.7 | 2.4 | 3.7 | |
| EQ4000 | 200~400 | 1200 | 0.06 | 0.21 | 0.24 | 0.4 | 0.79 | 1.6 | |
| EQ4000 | 790~960 | 1200 | 0.05 | 0.18 | 0.22 | 0.38 | 0.76 | 1.55 | |
| EQ4000 | 200~330 | 1800 | 0.04 | 0.12 | 0.15 | 0.27 | 0.54 | 1.1 | |
| EQ4000 | 定制波长 | ||||||||
| 备注：(1)
“间隔”表示探测器像素点的波长间隔。 (2) 分辨率数值是理论值，实际允许 20% 偏差。 |
|||||||||
光谱仪参数
| 项目 | 值 |
| 波长范围： | 依赖光栅选择 |
| 光学分辨率： | ~0.1-8.4 nm FWHM |
| 信噪比： | 300:1 |
| A/D分辨率： | 16位 |
| 暗背景： | 12 RMS counts |
| 灵敏度： | 2 x 10^8 (系统); 单次采集1300:1 |
| 积分时间： | 1毫秒至2秒 |
| 杂散光： | < 0.05% at 600 nm; < 0.10% at 435 nm |
| 矫正线性度： | >99.8% |

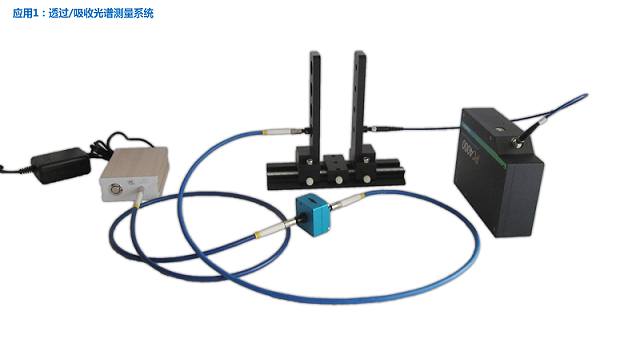

图中比色皿支架，左侧光纤接光源（可选HL2000卤素灯光源或者DH2000氘卤二合一光源），右侧光纤为透射、吸收测量端（也可选MAX2000光纤光谱仪或者EQ4000光纤光谱仪），前侧光纤为荧光/激发光测量端（也可选MAX2000光纤光谱仪或者EQ4000光纤光谱仪）。
测量系统是为光程为 1 厘米的比色皿设计的光谱测量系统，能够测量：
1. 比色皿液体样品的透射和反射率；
2. 比色皿液体样品的吸收和荧光光谱。
该图谱为利用闻奕光电光纤光谱仪测得的经光纤FIB-UV400-1传输后的光源CAL-2000的光源光谱图。
· 1、高分辨光学平台，在不增大光谱仪自身体积情况下达到分辨率与灵敏度的最佳平衡；
· 2、全谱段技术，使用可变闪耀光栅，解决了宽谱段效率均衡与高阶干扰的问题，最宽谱段覆盖范围达300-1100 nm；
产品性能
探测器（典型值）
| 项目 | 值 |
| 类型： | Toshiba TCD1304DG 线阵CCD |
| 探测范围： | 300 – 1100 nm |
| 像素： | 3648像素 |
| 像素尺寸： | 8 um x 200 um |
| 像素阱深： | ~100,000 electrons |
| 灵敏度： | 130 photons/count at 400 nm; 60 photons/count at 600 nm |
