PC2000 | 工业级光纤光谱仪
PC2000是一款设计轻便、便携式微型光谱仪。该系列光谱仪适用于科研及工业生产的普通光谱测量应用，测量精度高且自带软件，以高性价比应用于多种涉及光谱测量分析的领域，如：等离子体测量、LED分拣、颜色测量、化工过程分析等；而且凭其独特的设计可以方便的集成到其他系统中。
PC2000 光纤光谱仪 具有以下显著特点：
1.双闪耀光栅 PC2000 采用 Richardson 光栅，并且在200~1100nm 全波谱型号中采用高端机型使用的 双闪耀光栅，有效平衡全谱段响应；
2.紫外敏化CCD PC2000 光纤光谱仪采用德国工艺进行 CCD 的 紫外敏化，紫外转化效率较传统高出 20%，寿命延长一倍；
3.优于 3000:1 的动态范围 PC2000 光纤光谱仪历经全新的电子工程设计，具有超过 3000:1 的动态范围；
4. PC2000 光纤光谱仪具有两项高速技术，包括 高速切换技术 和 标志位技术，满足高速自动化检测之需。
| 机械参数 | |||
| 项目 | 值 | ||
| 尺寸(mm) | 128*90*27 | ||
| 重量 (g) | 430 | ||
| 探测器参数 | |||
| 项目 | 值 | ||
| 探测器 | Sony 线阵CCD ILX554B | ||
| 探测器响应范围(nm) | 200-1100 | ||
| 有效像素 | 2048 | ||
| 像素尺寸(µm) | 14×56 | ||
| A/D分辨率 | 16 bit | ||
| 光响应非均匀性 | 1%(最大) | ||
| 灵敏度 (V/lx·s) | 130 photons/count at 400 nm; 60 photons/count at 600 nm | ||
| 光学系统参数 | |||
| 项目 | 值 | ||
| 光学系统 | 对称交叉C-T光路 | ||
| 焦距(mm) | 75 mm | ||
| 狭缝尺寸 (µm) | 5, 10, 25, 50, 100,200等,或者无狭缝（定制） | ||
| 光栅 | 各种不同参数的同闪耀波长的刻划光栅或全息光栅（可定制） | ||
| 柱面镜s | 可选件 | ||
| 消二级光谱滤光片 | 带通或长波通滤光片以消除二级光谱 | ||
| 光纤及其连接接口 | NA 0.22, SMA905 | ||
| 光谱参数 | |||
| 项目 | 值 | ||
| 光谱波长测试范围 | 依赖光栅选择,200~1100nm内 | ||
| 光谱分辨率(nm) | ~0.1-10 nm FWHM (由光栅常数、狭缝宽以及探测器型号等决定) | ||
| SNR | 400:01 (全量程范围) | ||
| 波长容差 | About ±0.2 | ||
| 积分时间 | 1毫秒至60秒 | ||
| 动态范围 | 2000:1 | ||
| 杂散光 | <0.01% at 600 nm; <0.03% at 435 nm | ||
| 矫正线性度： | >99.8% | ||
 |
 |
 |

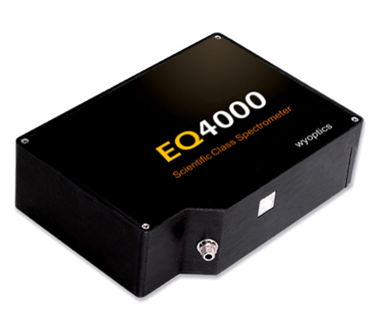

| MAX2000-Pro 高灵敏光谱仪 | EQ4000 高分辨光谱仪 | FIB 闻奕光电石英光纤 |
| 波段选择 | 波长范围[nm] | 间隔 | 狭缝对应分辨率[nm] | ||||||||||||||
| 型号 | 波段[nm] |  |
[nm] | 10* | (25)* | 50* | 100* | 200* | |||||||||
| PC2000 | 200~1100 |  |
0.44 | 0.79 | 0.97 | 1.54 | 2.72 | 5.45 | |||||||||
| PC2000 | 300~1100 |  |
0.39 | 0.66 | 0.78 | 1.21 | 2.3 | 4.73 | |||||||||
| PC2000 | 350~1100 |  |
0.37 | 0.62 | 0.73 | 1.14 | 2.16 | 4.43 | |||||||||
| PC2000 | 380~960 |  |
0.28 | 0.57 | 0.65 | 0.85 | 1.61 | 3.2 | |||||||||
| PC2000 | 240~900 |  |
0.32 | 0.48 | 0.64 | 0.97 | 1.9 | 3.83 | |||||||||
| PC2000 | 200~755 |  |
0.27 | 0.46 | 0.54 | 0.84 | 1.63 | 3.28 | |||||||||
| PC2000 | 200~535 |  |
0.16 | 0.29 | 0.36 | 0.51 | 0.93 | 1.86 | |||||||||
| PC2000 | 365~700 |  |
0.16 | 0.36 | 0.41 | 0.51 | 0.85 | 1.73 | |||||||||
| PC2000 | 775~1100 |  |
0.16 | 0.4 | 0.41 | 0.48 | 0.68 | 1.27 | |||||||||
| PC2000 | 200~425 |  |
0.11 | 0.24 | 0.27 | 0.36 | 0.59 | 1.19 | |||||||||
| PC2000 |  |
±20% (nm) FWHM | |||||||||||||||
●光谱仪的狭缝与分辨率成反比，分辨率与灵敏度成反比。
| 波段选择 | 波长范围[nm] | 间隔 | 狭缝对应分辨率[nm] | ||||||||||||||
| 型号 | 波段[nm] | |
[nm] | 10* | (25)* | 50* | 100* | 200* | |||||||||
| PC2000 | 200~1100 | |
0.44 | 0.79 | 0.97 | 1.54 | 2.72 | 5.45 | |||||||||
| PC2000 | 300~1100 | |
0.39 | 0.66 | 0.78 | 1.21 | 2.3 | 4.73 | |||||||||
| PC2000 | 350~1100 | |
0.37 | 0.62 | 0.73 | 1.14 | 2.16 | 4.43 | |||||||||
| PC2000 | 380~960 | |
0.28 | 0.57 | 0.65 | 0.85 | 1.61 | 3.2 | |||||||||
| PC2000 | 240~900 | |
0.32 | 0.48 | 0.64 | 0.97 | 1.9 | 3.83 | |||||||||
| PC2000 | 200~755 | |
0.27 | 0.46 | 0.54 | 0.84 | 1.63 | 3.28 | |||||||||
| PC2000 | 200~535 | |
0.16 | 0.29 | 0.36 | 0.51 | 0.93 | 1.86 | |||||||||
| PC2000 | 365~700 | |
0.16 | 0.36 | 0.41 | 0.51 | 0.85 | 1.73 | |||||||||
| PC2000 | 775~1100 | |
0.16 | 0.4 | 0.41 | 0.48 | 0.68 | 1.27 | |||||||||
| PC2000 | 200~425 | |
0.11 | 0.24 | 0.27 | 0.36 | 0.59 | 1.19 | |||||||||
| PC2000 | |
±20% (nm) FWHM | |||||||||||||||
●光谱仪的狭缝与分辨率成反比，分辨率与灵敏度成反比。

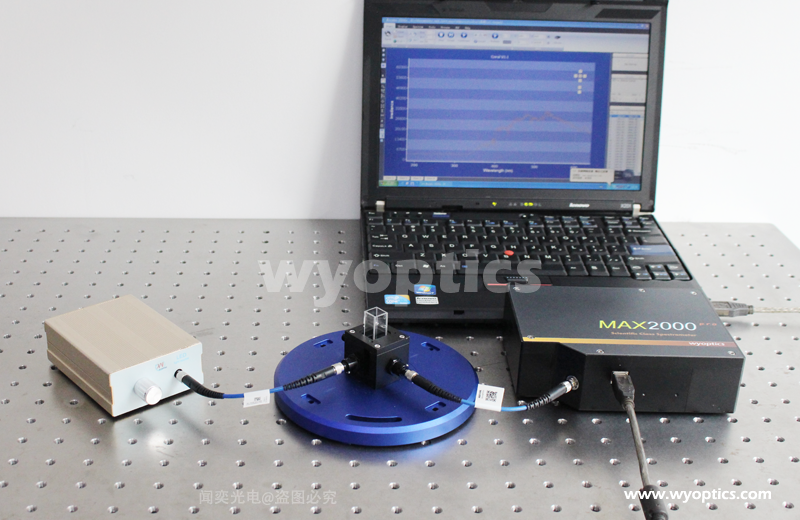

比色皿支架液体荧光探测应用
图中比色皿支架，左侧光纤接光源（可选HL2000卤素灯光源或者DH2000氘卤二合一光源），右侧光纤为透射、吸收测量端（也可选MAX2000光纤光谱仪或者EQ4000光纤光谱仪），前侧光纤为荧光/激发光测量端（也可选MAX2000光纤光谱仪或者EQ4000光纤光谱仪）。
此测量系统是为光程为 1 厘米的比色皿设计的光谱测量系统，能够测量：
1. 比色皿液体样品的透射和反射率；
2. 比色皿液体样品的吸收和荧光光谱。
· 1、高分辨光学平台，在不增大光谱仪自身体积情况下达到分辨率与灵敏度的平衡；
· 2、全谱段技术，使用线性渐变消高阶滤光片和可变闪耀光栅，解决了宽谱段效率均衡与高阶干扰的问题，最宽谱段覆盖范围达200-1100 nm；
· 3、超高分辨率，提供最高 0.24nm 光学分辨率；
· 4、高速控制技术，能在 1ms 内设定新的积分时间，节省用于光谱仪控制的时间；
· 5、标志位技术，随时可查询光谱仪采谱完成状态，随时打断重新采集，不需长时间等待；
· 6、底层调用技术，支持系统集成开发，方便用户更快速地开发光谱仪应用程序。
闻奕光电PC2000光纤光谱仪，可提供最高 0.24nm 的光学分辨率，75nm的焦距和0.11的数值孔径组合可以使光谱仪在不增大自身体积的情况下达到分辨率与灵敏度的平衡；
EX双闪耀光栅，双闪耀光栅在宽谱段范围内拥有更加均匀的响应，解决了宽谱段效率均衡和高阶干扰的问题，最宽谱段覆盖范围达200-1100nm；
高速控制技术能在1ms内设定新的积分时间，节省用于光谱仪控制的时间；
PC2000光纤光谱仪可以配备经特殊紫外敏化处理的深紫外CCD，能够将光谱探测范围拓展至深紫外波段；同时PC2000高分辨光纤光谱仪，具有标志位和底层调用技术，在保证高速测量的情况下，进一步提升测量精度；
