EQ2000 | 教学实验光纤光谱仪



闻奕光电EQ2000光纤光谱仪,可提供最高 0.1nm 的光学分辨率,100nm的焦距和0.11的数值孔径组合可以使光谱仪在不增大自身体积的情况下达到分辨率与灵敏度的最佳平衡;

EQ2000是一款设计轻便、便携式微型光谱仪。该系列光谱仪适用于科研及工业生产的普通光谱测量应用,测量精度高且自带软件,以其超高的性价比应用于多种涉及光谱测量分析的领域,如:等离子体测量、LED分拣、颜色测量、化工过程分析等;而且凭其独特的设计可以方便的集成到其他系统中。

高速控制技术能在1ms内设定新的积分时间,节省用于光谱仪控制的时间;

EQ2000光纤光谱仪可以配备经特殊紫外敏化处理的深紫外CCD,能够将光谱探测范围拓展至深紫外波段;同时EQ2000高分辨光纤光谱仪,具有标志位和底层调用技术,在保证高速测量的情况下,进一步提升测量精度;可以让用户的产品处于技术领先地位,赋予产品更强的议价能力;搭配提供低成本光纤,搭建个性化的光谱测量设备。

· 1、高分辨光学平台,在不增大光谱仪自身体积情况下达到分辨率与灵敏度的最佳平衡;

· 2、全谱段技术,使用线性渐变消高阶滤光片和可变闪耀光栅,解决了宽谱段效率均衡与高阶干扰的问题,最宽谱段覆盖范围达 200-1100 nm

· 3、超高分辨率,提供最高 0.1nm 光学分辨率;

· 4、高速控制技术,能在 1ms 内设定新的积分时间,节省用于光谱仪控制的时间;

· 5、标志位技术,随时可查询光谱仪采谱完成状态,随时打断重新采集,不需长时间等待;

· 6、底层调用技术,支持系统集成开发,方便用户更快速地开发光谱仪应用程序。

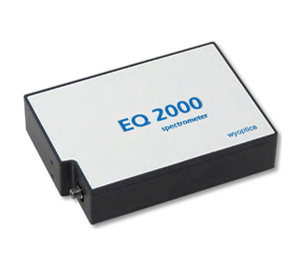

EQ2000光纤光谱仪128*90*27


机械参数
项目
尺寸(mm) 128*90*27
重量 (g) 500
探测器参数
项目
探测器 SONY ILX554B 线阵CCD阵列
探测器响应范围(nm) 200-1100
有效像素 2048
像素尺寸(µm) 14 x 56
A/D分辨率 16 bit
光响应非均匀性 1%(最大)
灵敏度 (V/lx·s) 130 photons/count at 400 nm; 60 photons/count at 600 nm
光学系统参数
项目
光学系统 F/4, f/4, 对称交叉光路
焦距(mm) 75 mm
狭缝尺寸 (µm) 5, 10, 25, 50, 100,200等,或者无狭缝(定制)
光栅 各种不同参数的同闪耀波长的刻划光栅或全息光栅(可定制)
柱面镜s 可选件
消二级光谱滤光片 带通或长波通滤光片以消除二级光谱
光纤及其连接接口 NA 0.22, SMA905
光谱参数
项目
光谱波长测试范围 依赖光栅选择,200~1100nm
光谱分辨率(nm) ~0.035-8.4 nm FWHM (由光栅常数、狭缝宽以及探测器型号等决定)
SNR 300:01:00 (全量程范围)
波长容差 About ±0.2
积分时间 1毫秒至2秒
动态范围 300
杂散光 <0.05% at 600 nm; <0.10% at 435 nm
矫正线性度: >99.8%






测量常用配置:

 MAX2000光谱仪    EQ4000光谱仪    石英光纤定制服务     FS系列反射支架    DH2000氘卤二合一光源

 HL2000系列卤素灯光源    LAS激光光源    LED光源    漫反射标准白板


闻奕光电EQ2000光纤光谱仪,可提供最高 0.1nm 的光学分辨率,100nm的焦距和0.11的数值孔径组合可以使光谱仪在不增大自身体积的情况下达到分辨率与灵敏度的最佳平衡;

EQ2000是一款设计轻便、便携式微型光谱仪。该系列光谱仪适用于科研及工业生产的普通光谱测量应用,测量精度高且自带软件,以其超高的性价比应用于多种涉及光谱测量分析的领域,如:等离子体测量、LED分拣、颜色测量、化工过程分析等;而且凭其独特的设计可以方便的集成到其他系统中。

高速控制技术能在1ms内设定新的积分时间,节省用于光谱仪控制的时间;

EQ2000光纤光谱仪可以配备经特殊紫外敏化处理的深紫外CCD,能够将光谱探测范围拓展至深紫外波段;同时EQ2000高分辨光纤光谱仪,具有标志位和底层调用技术,在保证高速测量的情况下,进一步提升测量精度;可以让用户的产品处于技术领先地位,赋予产品更强的议价能力;搭配提供低成本光纤,搭建个性化的光谱测量设备。




闻奕光电EQ2000教学实验光谱仪具体应用参考:

 比色皿支架液体荧光探测应用

图中比色皿支架,左侧光纤接光源(可选HL2000卤素灯光源或者DH2000氘卤二合一光源),右侧光纤为透射、吸收测量端(也可选MAX2000光纤光谱仪或者EQ4000光纤光谱仪),前侧光纤为荧光/激发光测量端(也可选MAX2000光纤光谱仪或者EQ4000光纤光谱仪)。

此测量系统是为光程为 1 厘米的比色皿设计的光谱测量系统,能够测量:

1. 比色皿液体样品的透射和反射率;

2. 比色皿液体样品的吸收和荧光光谱。

相关案例:

 玻璃透射吸收率测量     准直镜支架透射/吸收应用系统    闻奕光电积分球漫反射测量应用

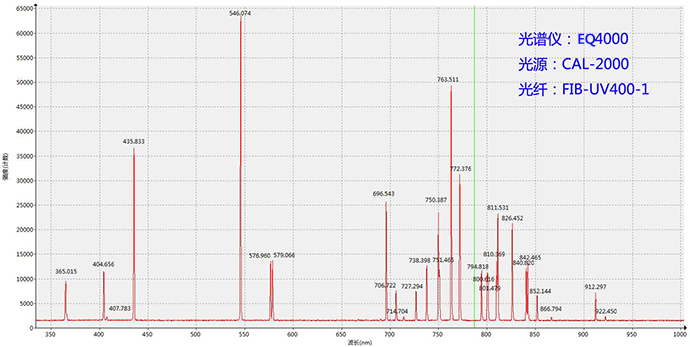

闻奕光电EQ2000教学实验光谱仪实验光谱测量图谱参考:




 · 1、高分辨光学平台,在不增大光谱仪自身体积情况下达到分辨率与灵敏度的最佳平衡;

· 2、全谱段技术,使用线性渐变消高阶滤光片和可变闪耀光栅,解决了宽谱段效率均衡与高阶干扰的问题,最宽谱段覆盖范围达 200-1100 nm

· 3、超高分辨率,提供最高 0.1nm 光学分辨率;

· 4、高速控制技术,能在 1ms 内设定新的积分时间,节省用于光谱仪控制的时间;

· 5、标志位技术,随时可查询光谱仪采谱完成状态,随时打断重新采集,不需长时间等待;

· 6、底层调用技术,支持系统集成开发,方便用户更快速地开发光谱仪应用程序。


 · 1、高分辨光学平台,在不增大光谱仪自身体积情况下达到分辨率与灵敏度的最佳平衡;

· 2、全谱段技术,使用线性渐变消高阶滤光片和可变闪耀光栅,解决了宽谱段效率均衡与高阶干扰的问题,最宽谱段覆盖范围达 200-1100 nm;

· 3、超高分辨率,提供最高 0.1nm 光学分辨率;

· 4、高速控制技术,能在 1ms 内设定新的积分时间,节省用于光谱仪控制的时间;

· 5、标志位技术,随时可查询光谱仪采谱完成状态,随时打断重新采集,不需长时间等待;

· 6、底层调用技术,支持系统集成开发,方便用户更快速地开发光谱仪应用程序。
