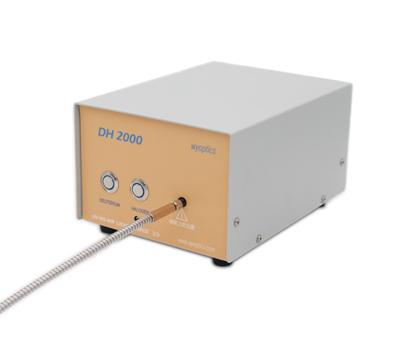

DH2000 | 氘卤合一光源



紫外到近红外高品质长寿命科研型宽波段光源

闻奕光电针对实验室应用提供的DH2000复合光源在一个通道里整合了连续的氘灯和钨卤灯宽波段光谱。整合后的光谱提供了从190nm至2500nm波段的连续输出。

氘灯放射出的持续光谱范围从紫外波段的190-400 nm到可见光的400-800 nm之间,使得氘灯成为高精度的分析测量仪器光源,例如用于液相色谱仪。

钨卤灯泡的发光原理都是利用物体受热发光原理和热辐射原理而实现的 钨卤灯泡就是给灯丝导通足够的电流,灯丝发热至白炽状态,就会发出光亮。钨卤灯泡的波长范围通常在360nm-2000nm。钨卤灯泡的寿命和其工作温度相关。色温越高的,寿命越短。

DH2000特点:

· 实验级高稳定,工业级氘灯和钨卤灯的组合。

· 高效散热系统。

· 提供190-2000 nm连续光谱辐射连续输出。

· 高功率输出,可实现氘卤灯均衡光谱输出,卤素灯输出光谱强度可调节(调节范围:0~100%)。

· SMA905标准接口输出。

· 氘灯和钨卤灯可单独开启。

· 长寿命、高稳定性。

· 适合紫外光谱测量。

型号选择:

型号 DH2000 DH2000-LL
尺寸: 200 mm x 145 mm x 110 mm 200 mm x 145 mm x 110 mm
重量: 3.5 kg 3.5 kg
功率: 25 W(氘灯);10 W(卤素灯); 30 W(氘灯);20 W(卤素灯);
波长范围: 190-400 nm(深紫外氘灯灯泡);360-2500 nm(卤素灯泡) 180-400 nm(深紫外氘灯灯泡);360-2500 nm(卤素灯泡)
湿度范围: 5-95 % 5-95 %
输出接口: SMA905 (可选 FC/PC) SMA905 (可选 FC/PC)
寿命: 1,500小时 2,000小时
氘灯电压: 点亮电压580 V@20 ℃ 点亮电压580 V@20 ℃
电压漂移: < 0.01 %每小时 < 0.01 %每小时
电压稳定性: < 5x10^-6峰值(0.1-10.0 Hz) < 5x10^-6峰值(0.1-10.0 Hz)
工作温度: 5 ℃ - 35 ℃ 5 ℃ - 35 ℃
辐射特性: 1.0 mm孔径,数值孔径NA0.22~0.37; 0.5 mm孔径,数值孔径NA0.22~0.37;
功率消耗: ~ 78 VA ~ 83   VA
预热时间: 30分钟(氘灯);20分钟(卤素灯) 30分钟(氘灯);20分钟(卤素灯)
供电: 85~250 V AC 50~60 HZ 85~250 V AC 50~60 HZ


快门/触发器选项:

型号 DH2000-TTL DH2000-LL-TTL
触发器/快门输入: TTL;最大不超过200ms TTL;最大不超过200ms
触发器/快门连接: SUB-D-15 pin SUB-D-15 pin


DH2000匹配光纤:

我们建议您配合使用闻奕光电的抗紫外石英光纤,尤其是当您需要使用300nm 以下波段时,由于石英在300nm 以下也具有吸收,所以需要对其石英光纤进行紫外老化处理。您可以使用我们的-XSR 系列光纤


可选配件:

我们建议您配合使用闻奕光电的抗紫外石英光纤,尤其是当您需要使用300nm 以下波段时,由于石英在300nm 以下也具有吸收,所以需要对其石英光纤进行紫外老化处理。您可以使用我们的-XSR 系列光纤
在实验过程中,遇到光源输出的光太强,导致探测设备饱和,就需要用到光纤衰减器,闻奕光电公司生产的光纤衰减器可以均匀衰减光信号,衰减比例为0~100%连续可调。




型号 DH2000 DH2000-LL
尺寸: 200 mm x 145 mm x 110 mm 200 mm x 145 mm x 110 mm
重量: 3.5 kg 3.5 kg
功率: 25 W(氘灯);10 W(卤素灯); 30 W(氘灯);20 W(卤素灯);
波长范围: 190-400 nm(深紫外氘灯灯泡);360-2500 nm(卤素灯泡) 180-400 nm(深紫外氘灯灯泡);360-2500 nm(卤素灯泡)
湿度范围: 5-95 % 5-95 %
输出接口: SMA905 (可选 FC/PC) SMA905 (可选 FC/PC)
寿命: 1,500小时 2,000小时
氘灯电压: 点亮电压580 V@20 ℃ 点亮电压580 V@20 ℃
电压漂移: < 0.01 %每小时 < 0.01 %每小时
电压稳定性: < 5x10^-6峰值(0.1-10.0 Hz) < 5x10^-6峰值(0.1-10.0 Hz)
工作温度: 5 ℃ - 35 ℃ 5 ℃ - 35 ℃
辐射特性: 1.0 mm孔径,数值孔径NA0.22~0.37; 0.5 mm孔径,数值孔径NA0.22~0.37;
功率消耗: ~ 78 VA ~ 83   VA
预热时间: 30分钟(氘灯);20分钟(卤素灯) 30分钟(氘灯);20分钟(卤素灯)
供电: 85~250 V AC 50~60 HZ 85~250 V AC 50~60 HZ

 定制Y型光纤反射/荧光探测


图中比色皿支架,左侧光纤接光源(可选HL2000卤素灯光源或者DH2000氘卤二合一光源),右侧光纤为透射、吸收测量端(也可选MAX2000光纤光谱仪或者EQ4000光纤光谱仪),前侧光纤为荧光/激发光测量端(也可选MAX2000光纤光谱仪或者EQ4000光纤光谱仪)。于10cm或者5cm比色皿的支架可以选配黑色阳极氧化铝材质的外罩,用于屏蔽环境光,以及在采集暗背景时截止光路。

      使用10cm或者5cm比色皿支架很简单:将两个准直透镜分别连接SMA接头光纤,其中一根光纤—照明光纤—耦合至光纤输出光源,另一根—读取光纤—连接到光谱仪。某些情况下,你可以调节准直透镜,将光纤精确地定位在透镜的焦点。

此测量系统是为光程为 1 厘米的比色皿设计的光谱测量系统,能够测量:

1. 比色皿液体样品的透射和反射率;

2. 比色皿液体样品的吸收和荧光光谱。

更多相关案例:

 气室探测气体应用

 玻璃透射吸收率测量     准直镜支架透射/吸收应用系统    闻奕光电积分球漫反射测量应用

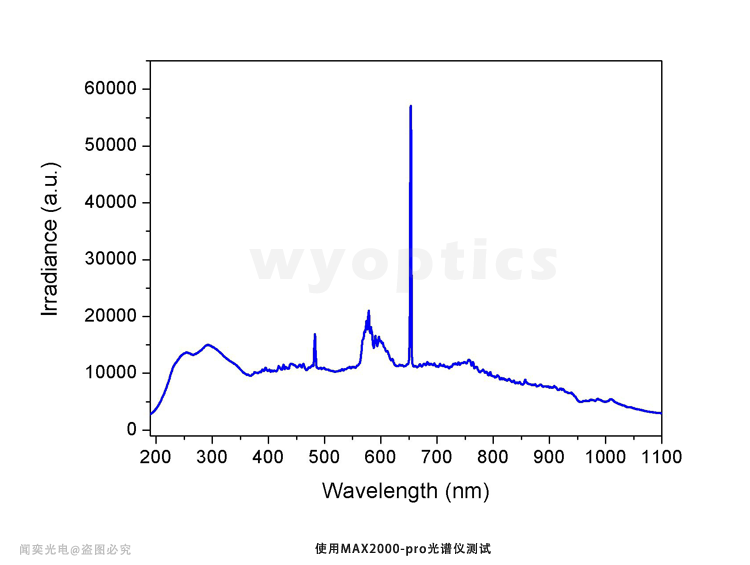

使用光纤闻奕光谱仪Max2000-Pro测量的 DH2000辐射谱(195-1100 nm)





DH2000特点:

·实验级高稳定,工业级氘灯和钨卤灯。

· 高效散热系统。

· 提供190-2000 nm连续光谱辐射连续输出。

· 高功率输出,可以实现氘卤灯均衡光谱输出,卤素灯输出光谱强度可调节(调节范围:0~100%)。

· SMA905标准接口输出。

· 氘灯和钨卤灯可单独开启。

· 长寿命、高稳定性。

· 适合紫外光谱测量。


闻奕光电针对实验室应用提供的DH2000复合光源在一个通道里整合了连续的氘灯和钨卤灯宽波段光谱。整合后的光谱提供了从190nm至2500nm波段的连续输出。

        氘灯放射出的持续光谱范围从紫外波段的190-400 nm到可见光的400-800 nm之间,使得氘灯成为高精度的分析测量仪器光源,例如用于液相色谱仪。

        钨卤灯泡的发光原理都是利用物体受热发光原理和热辐射原理而实现的 钨卤灯泡就是给灯丝导通足够的电流,灯丝发热至白炽状态,就会发出光亮。钨卤灯泡的波长范围通常在360nm-2000nm。钨卤灯泡的寿命和其工作温度相关。色温越高的,寿命越短。
