气室探测气体应用

烟气排放连续监测系统广泛应用于火力发电、化工、石化、钢铁、垃圾焚烧、焦化、水泥等行业的各种锅炉、窑炉,用于在线监测工业生产过程中固定污染源的烟气排放以及指导烟气脱硫、脱硝系统的运行和控制。

近年来,基于差分吸收光谱(以下简称DOAS)技术的新型烟气排放连续监测系统逐渐成为主流技术路线。光纤光谱仪作为烟气排放连续监测系统的核心部件,它的主要作用是将系统中的光信号转化为电信号,再对光电转化后的信号进行相关的处理后可准确测量脱硝、脱硫前后烟气中的SO2 、NO、 NO2等气体的含量。

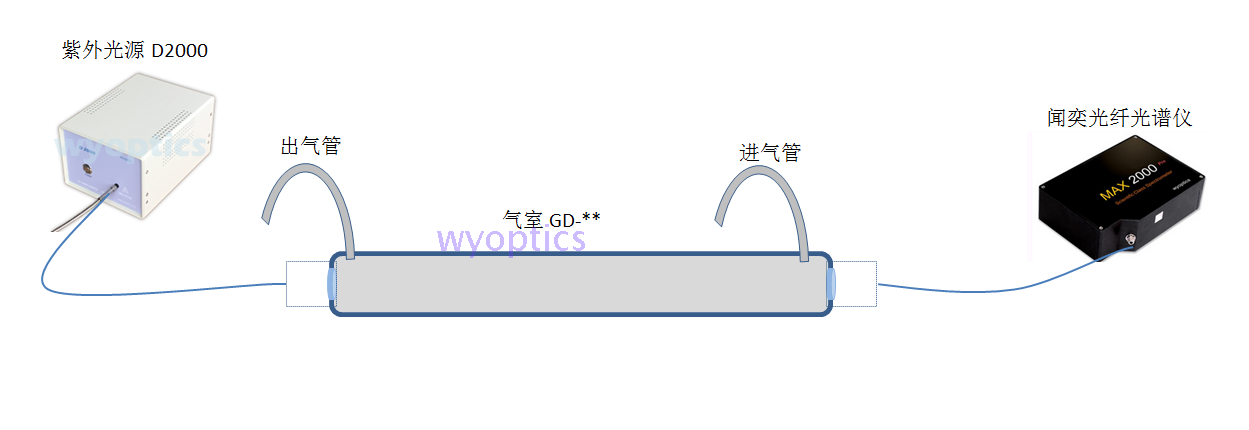

图1 一种典型的气室测量系统原理图



图2  烟气浓度测量试验装置示意图

烟气浓度测量试验装置如图2所示。试验装置分成气路和光路两部分。气路部分主要由进气管、出气管、气室部分组成。光路部分主要由光源、准直/聚焦透镜、气体池、光纤光谱仪组成。高纯氮和SO2、NO、NO2标准气体经各自单独的管路通过质量流量控制器后进入混合管进行混合,可通过流量显示仪调节控制和显示流量。混合后的气体经伴热管进入测量室,测量室的两端用石英透镜进行密封。在测量池的出口设有热电阻对流过测量池的气体温度进行测量,同时在测量池的中部装有差压计对气体压力进行测量。测量池出来的气体最后进入废气回收池进行吸收。

DOAS技术主要用于紫外-可见光谱区,在此波段内的气体分子吸收谱线主要是由电子跃迁引起的。NO和SO2在200-350nm的紫外区有强烈的特征吸收带,NO2吸收特征谱线集中在300-550nm,从图1中我们可以清晰地看出这三种气体的吸收带。







测量常用配置:
