CUV-ALL-UV | 比色皿支架




详细说明:

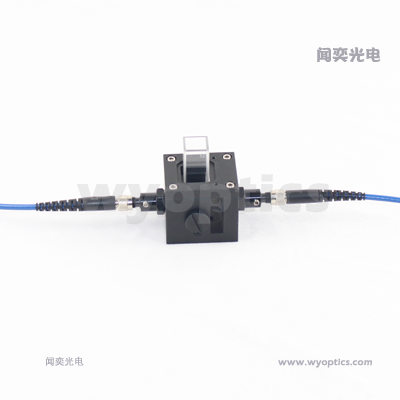

       CUV-ALL-UV 4-WAY比色皿支架配有四个光圈f/2的石英准直透镜,每个准直透镜上配备有光纤连接器,通过其与光纤相连来读取或照亮样品。当与光谱仪和光源配套使用时,CUV-ALL-UV 能够测量吸光度、荧光度、散射或以上光学现象的任何组合性能的测量。

       CUV-ALL-UV准直器是测量200 nm-2500nm的最佳选择。透镜能够用来进行 "直通" 测量,以及散射或荧光测量。(有时用户可能希望调整准直透镜,从而在透镜的焦距内准确定位光纤。)

       CUV-ALL-UV 试管支架可以放置1cm 的比色皿,CUV-ALL-UV 试管支架有可调弹簧活塞,试管放置在可调弹簧活塞中,紧靠着两个参考平面.。CUV-ALL-UV 比色皿支架还有一个内置的滤光片狭缝,在利用高通滤光片进行荧光测量时特别有效。

可变定位:

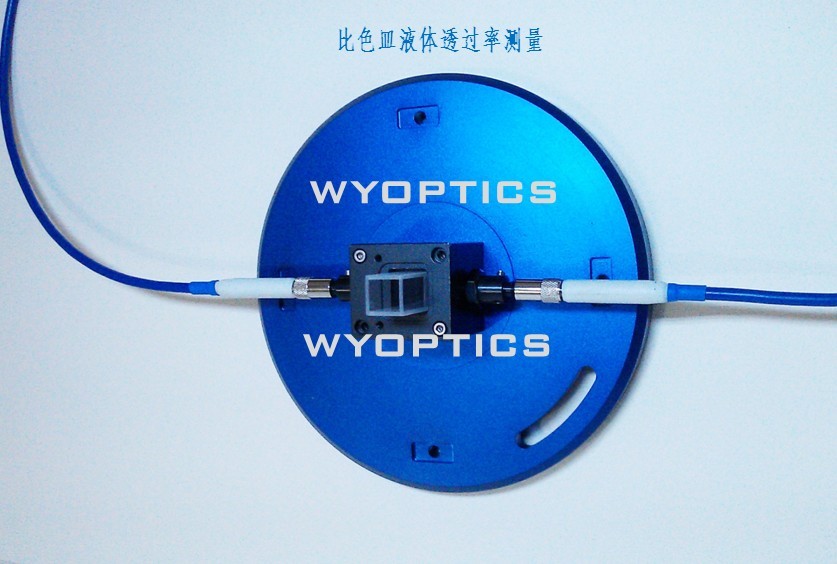

       CUV-ALL-UV 提供几种选择:对一个样品进行吸光度/透光度测量时使用两个准直器。进行荧光测量时也可以使用两个准直器。还可以使用两对准时器同时测量同一个样品的吸光度/透光度和荧光测量。准直透镜可从支架上卸下,并可单独使用在任何需要光纤进行无光束耦合的固定器上,进行在线透射率的测量。

       比色皿支架的可用范围为200~2500nm。比如虽然透镜的最佳使用范围为200~2000nm ,利用我们的光谱仪也可将其调整为能在200~1100 nm时使用。 一般而言,最好使用一个大直径(>100 um)的照明光纤。



比色皿支架选型
示图 介绍
组合图 链接

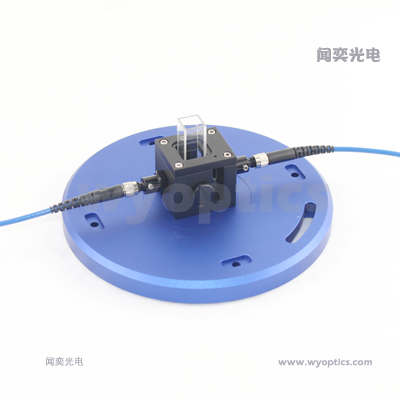

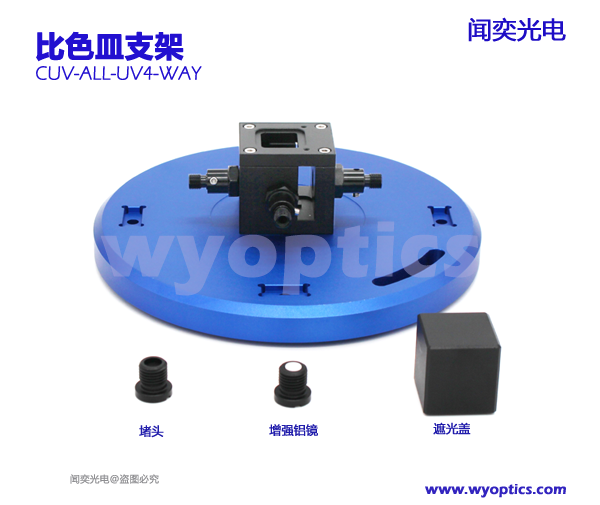

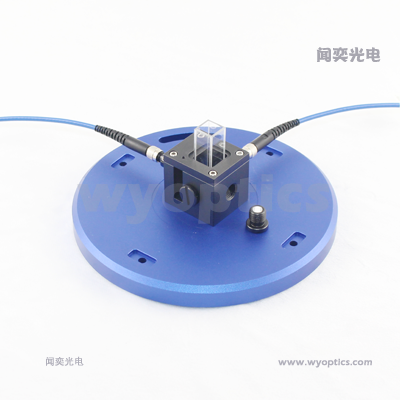

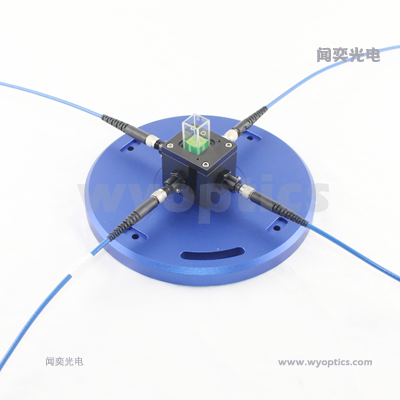

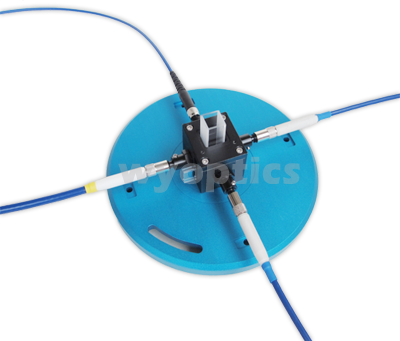

CUV-ALL-UV4-WAY

本产品配有4个74UV准直镜,可以用于比色皿荧光、透射、吸收光谱分析

SMA905接头的光纤

1cm光程比色皿

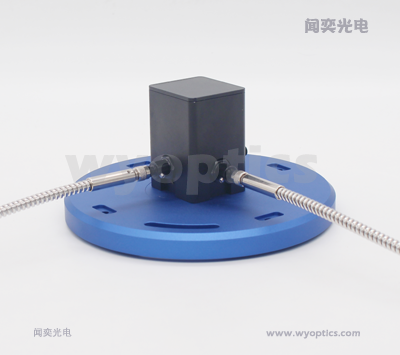

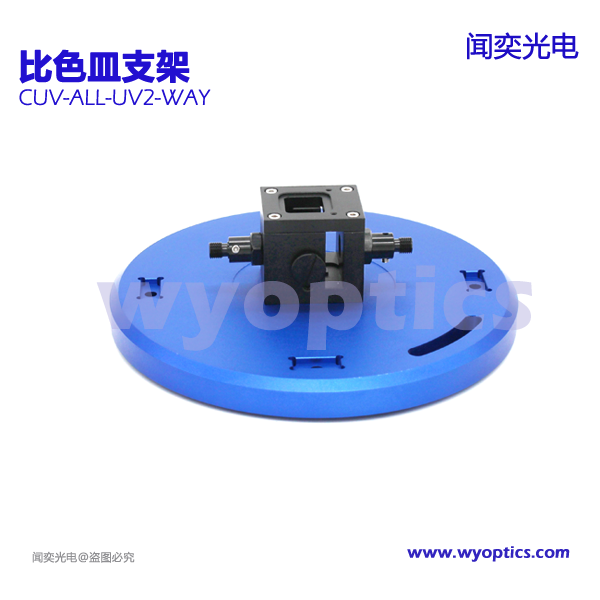

CUV-ALL-UV2-WAY

本产品配有2个74UV准直镜,可以用于透射、吸收用途,另外侧面的堵头可以拆卸,拆卸后可以安装74UV准直镜或者闻奕光电生产的LED-S型光源,用于荧光检测!

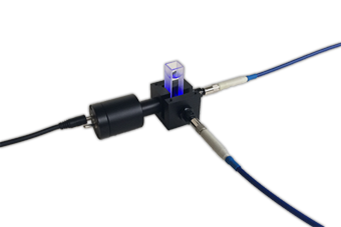

CUV-ALL-UV2

本产品无固定底盘,配有2个74UV准直镜,可以用于透射、吸收用途,另外侧面的堵头可以拆卸,拆卸后可以安装74UV准直镜或者闻奕光电生产的LED-S型光源,用于荧光检测!

SMA905接头的光纤

1cm光程比色皿

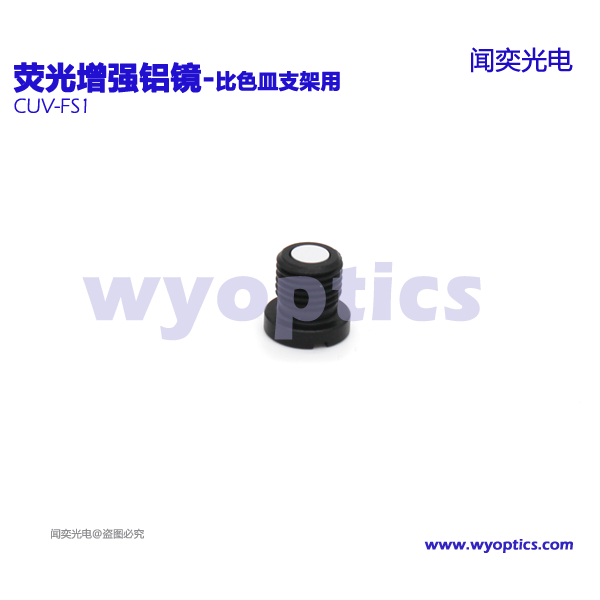

CUV-FS1

荧光增强反射镜可以安装在比色皿支架上,用于检测时增强荧光作用。
SMA905接头的光纤

1cm光程比色皿

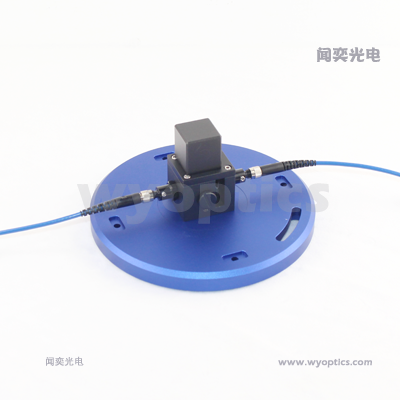

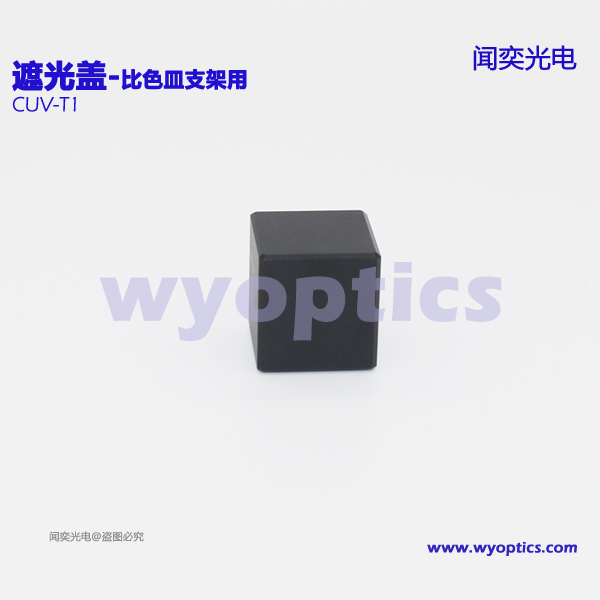

CUV-T1

比色皿遮光盖,可以遮挡环境光对检测过程中的干扰
SMA905接头的光纤

1cm光程比色皿

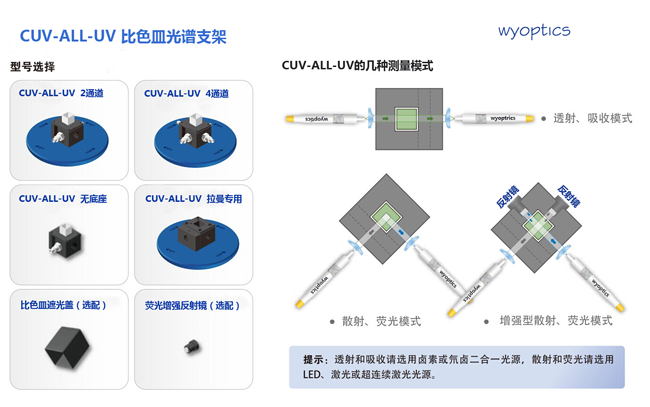

CUV-ALL-UV 4-WAY比色皿支架的示意图及使用规范如上图所示:

       比色皿支架的可用范围受制于与其相连的200~2500nm的波长范围。比如虽然透镜的最佳使用范围为200~2000 nm ,利用我们的光谱仪也可将其调整为能在200~1100 nm时使用。 一般而言,最好使用一个大直径(>100 um)的照明光纤,让尽可能多的光线通过,但若要获得更高的光学分辨率则最好使用一个小直径(<100 um)的读取光纤。

注:本产品标配2个准直透镜,如果您是测量荧光或者激发光,建议匹配闻奕光电LED光源模组。



产品规格
光程: 1 cm
准直透镜(UV-VIS-NIR): 200 nm-2500 nm 直径5mm,镜头光圈f/2
准直透镜终端: SMA 905
滤光片狭缝: 可安装厚度最大为6mm,最大宽度20mm的滤光片
底座材料:
推荐使用的光纤: 照明400um,读取200um
到达样品的光束的直径: ~5mm(圆形)
透镜中心到样品的距离: ~14mm

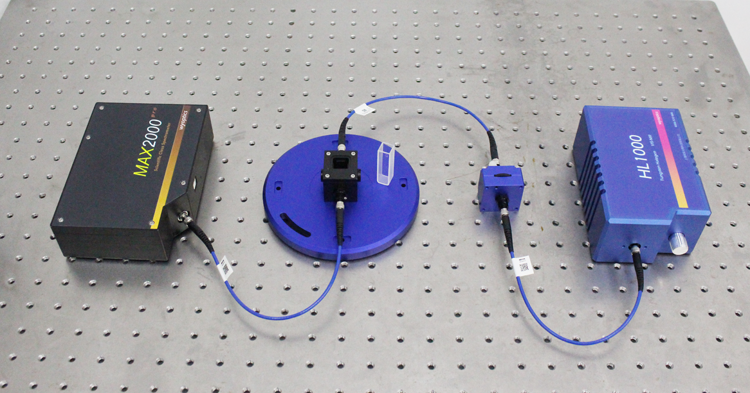

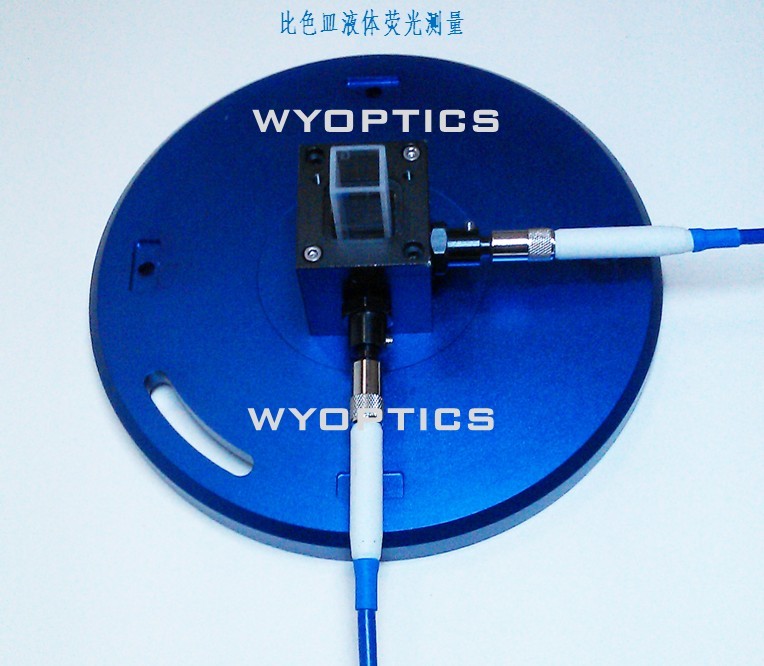

 比色皿支架液体荧光探测

本实验系统由上海闻奕光电CUV-ALL-UV 4-WAY比色皿支架配套闻奕光电光纤光谱仪及其他光学设备组成。


相关案例:

 定制Y型光纤反射光谱测量应用    FIA-1 | 液体流通池    比色皿支架液体荧光探测




可变定位:

       CUV-ALL-UV 提供几种选择:对一个样品进行吸光度/透光度测量时使用两个准直器。进行荧光测量时也可以使用两个准直器。还可以使用两对准时器同时测量同一个样品的吸光度/透光度和荧光测量。准直透镜可从支架上卸下,并可单独使用在任何需要光纤进行无光束耦合的固定器上,进行在线透射率的测量。


注:本产品标配2个准直透镜,如果您是测量荧光或者激发光,建议匹配闻奕光电LED光源模组。
