CUV-UV | 比色皿支架系列

       本支架可以用于比色皿或试管,通过SMA905接头的光纤耦合光纤光谱仪和光源,组成小型化的分光光度计系统,用于各种水溶液的绝对吸光度测量。这种紧凑的比色皿支架被优化用于UV-VIS-NIR (200 nm - 2500 nm)的应用。两个74-UV透镜被固定,穿过比色皿设计的支架。


比色皿支架配有以下关键组件:

1、配有两个5mm直径石英透镜,即光纤准直镜,使用波长200-2500nm;

2、比色皿支架;接口为SMA905。

3、需要匹配相对应的比色皿;

4、CUV-UV-1 比色皿支架可以选配黑色阳极氧化铝材质的遮光罩CUV-T1,用于屏蔽环境光,以及在采集暗背景时截止光路。

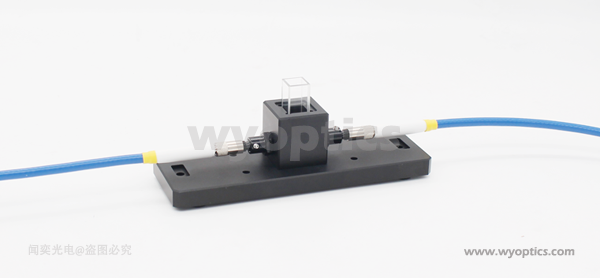

       使用比色皿支架很简单:将两个准直透镜分别连接SMA接头光纤,其中一根光纤—照明光纤—耦合到光纤输出光源,另一根—读取光纤—连接到光谱仪。某些情况下,你可以调节准直透镜,将光纤精确地定位在透镜的焦点,以适应不同型号的比色皿。

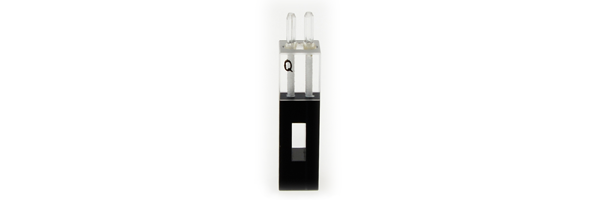

CUV-UV-1支架可以安装1cm光程的所有比色皿,也可以安装微量比色皿,如有特殊要求请与我们取得联系!

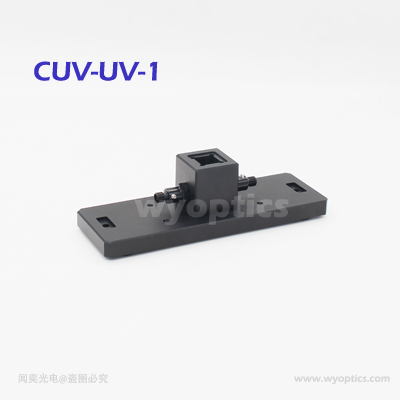

CUV-UV-1
产品示图 介绍 可以安装的比色皿

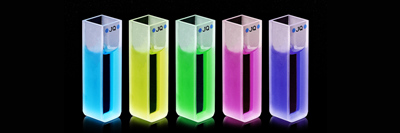

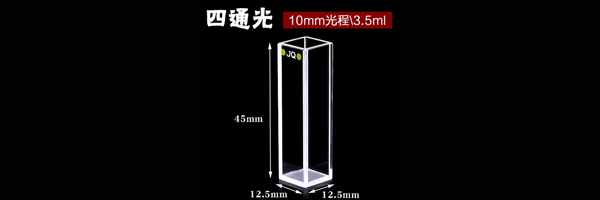

1cm光程

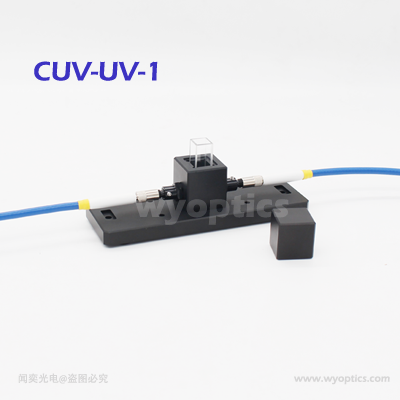

CUV-T1
产品示图 介绍 安装后的示图

本产品可以安装在CUV-UV-1的比色皿支架上,用于遮挡环境光对检测的干扰。

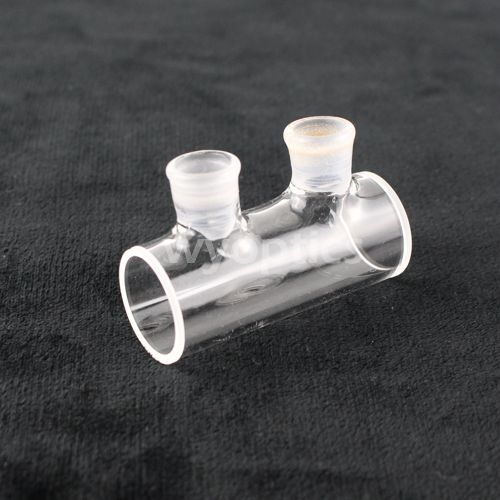

CUV-UV-5支架可以安装5cm光程的圆柱形比色皿,闻奕光电科技有限公司生产的圆柱形比色皿,可以通过蠕动泵和橡皮管连接用于流动液体检测!

CUV-UV-5
产品示图 应用示图 介绍 可以安装的比色皿

光程为5cm

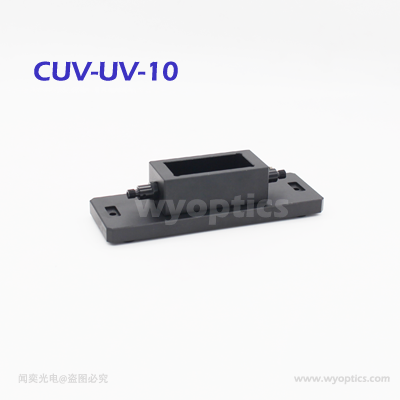

CUV-UV-10支架可以安装10cm光程的圆柱形比色皿,闻奕光电科技有限公司生产的圆柱形比色皿,可以通过蠕动泵和橡皮管连接用于流动液体检测!如有特殊需求,请联系我们!

CUV-UV-10
产品示图 介绍 可以安装的比色皿

10cm光程


     本支架可以用于1cm光程比色皿或试管,可以通过SMA905接头的光纤耦合光纤光谱仪和光源,组成小型化的分光光度计系统,用于各种水溶液的绝对吸光度测量。这种紧凑的比色皿支架被优化用于UV-VIS-NIR (~200 nm-2500nm)的应用。两个74-UV透镜被固定,穿过为1-cm比色皿设计的支架。



更多相关产品:

 MAX2000光谱仪    石英光纤定制服务     P-TIP漫反射探头    FS系列反射支架

 DH2000氘卤二合一光源    HL2000系列卤素灯光源    LAS激光光源    LED光源    漫反射标准白板




1cm光程比色皿支架配有以下关键组件:

1、两个可调5mm直径石英透镜,即光纤准直镜;

2、比色皿支架;

3、标配一个石英玻璃比色皿,使用波长200-2500nm;

4、1cm比色皿支架可以选配黑色阳极氧化铝材质的外罩(标配不含),用于屏蔽环境光,以及在采集暗背景时截止光路。


 比色皿支架透射/吸收应用系统

图中比色皿支架,左侧光纤接光源(可选HL2000卤素灯光源或者DH2000氘卤二合一光源),右侧光纤为透射、吸收测量端(也可选MAX2000光纤光谱仪或者EQ4000光纤光谱仪),前侧光纤为荧光/激发光测量端(也可选MAX2000光纤光谱仪或者EQ4000光纤光谱仪)。

此测量系统是为光程为 1 厘米的比色皿设计的光谱测量系统,能够测量:

1. 比色皿液体样品的透射和反射率;

2. 比色皿液体样品的吸收和荧光光谱。


更多相关案例:

 玻璃透射吸收率测量     准直镜支架透射/吸收应用系统    闻奕光电积分球漫反射测量应用


 比色皿支架透射/吸收应用系统

图中比色皿支架,左侧光纤接光源(可选HL2000卤素灯光源或者DH2000氘卤二合一光源),右侧光纤为透射、吸收测量端(也可选MAX2000光纤光谱仪或者EQ4000光纤光谱仪),前侧光纤为荧光/激发光测量端(也可选MAX2000光纤光谱仪或者EQ4000光纤光谱仪)。

此测量系统是为光程为 1 厘米的比色皿设计的光谱测量系统,能够测量:

1. 比色皿液体样品的透射和反射率;

2. 比色皿液体样品的吸收和荧光光谱。


更多相关案例:

 玻璃透射吸收率测量     准直镜支架透射/吸收应用系统    闻奕光电积分球漫反射测量应用


       使用1cm比色皿支架很简单:将两个准直透镜分别连接SMA接头光纤,其中一根光纤—照明光纤—耦合到光纤输出光源,另一根—读取光纤—连接到光谱仪。某些情况下,你可以调节准直透镜,将光纤精确地定位在透镜的焦点,以适应不同型号的1cm比色皿。



       本支架可以用于1cm光程比色皿或试管,可以通过SMA905接头的光纤耦合光纤光谱仪和光源,组成小型化的分光光度计系统,用于各种水溶液的绝对吸光度测量。这种紧凑的比色皿支架被优化用于UV-VIS-NIR (~200 nm-2500nm)的应用。两个74-UV透镜被固定,穿过为1-cm比色皿设计的支架。
