W-75UV | 光纤准直镜

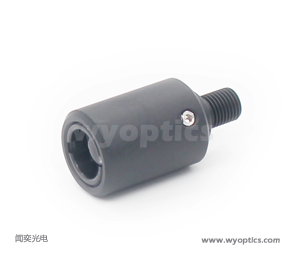

光纤准直镜

本产品为SMA905接头光纤使用,可以方便调焦距,其使用方便,通用,可兼容其他光学设备,使用波长为:200nm-2500nm,石英透镜。

10mm镜片聚焦,光束经过透镜后,发散角度不超过2°。可以在UV-VIS或者VIS-NIR应用中调节光束。

本产品介绍:

可调焦距

连接器:SMA905

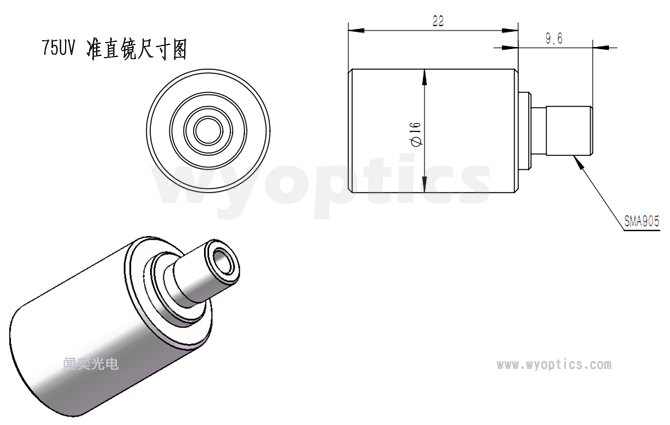

中间可以固定的圆体直径:16mm

镜片直径:10.0 mm

焦距:15 mm

波长范围 200-2500 nm

工作温度:-20~150 ℃

外壳材料:铝制,发黑。

如果这款准直镜不符合您的需求,请点击 74UV

光束经过透镜后,发散角度不超过2°。可以在UV-VIS或者VIS-NIR应用中调节光束。

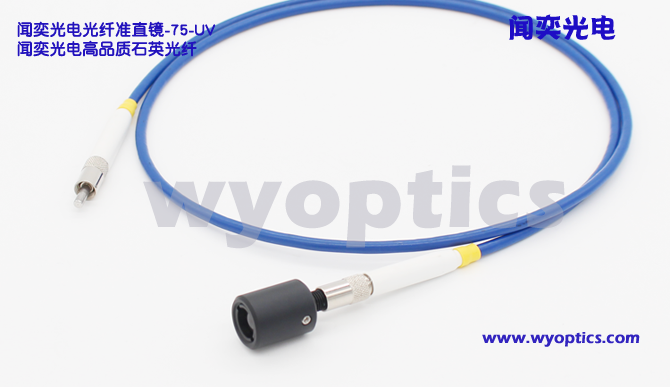

可连接SMA905接头,使用方便。

Technical Tips

本产品采用单透镜获得的光束发散角 (α) 满足tan(α) = d/f。其中,f透镜焦距,d是狭缝宽度或光纤直径。

调节准直透镜时务必小心,因为透镜聚焦有误将造成采样路径长度的改变。


本公司光纤准直镜为W-系列产品,型号众多,接口样式可定制,定制详情请联系客服。



产品型号 64UV 74UV 75UV 84UV 94UV
产品名称 光纤准直镜 光纤准直镜 光纤准直镜 光纤准直镜 光纤准直镜
镜片材料 紫外熔融石英 紫外熔融石英 紫外熔融石英 紫外熔融石英 紫外熔融石英
镜片直径 5mm 5mm 10mm 25.4mm 30mm
镜片焦距 10mm 10mm 15mm 100mm 50mm
波长范围 185~2500nm 185~2500nm 185~2500nm 185~2500nm 185~2500nm
接口 SMA905 SMA905/FC/TA SMA905 SMA905 SMA905
兼容孔径 0.22~0.37NA 0.22~0.37NA 0.22~0.37NA 0.15~0.22NA 0.22~0.37NA
外壳材质 铜镀镍 铝合金 铝合金 铝合金 铝合金
工作温度  -20~150 ℃ 无结露  -20~150 ℃ 无结露  -20~150 ℃ 无结露  -20~150 ℃ 无结露  -20~200 ℃ 无结露
固定方式 外直径6.35mm 螺纹3/8-24 外直径16mm M4螺丝 or直径30mm M4螺丝

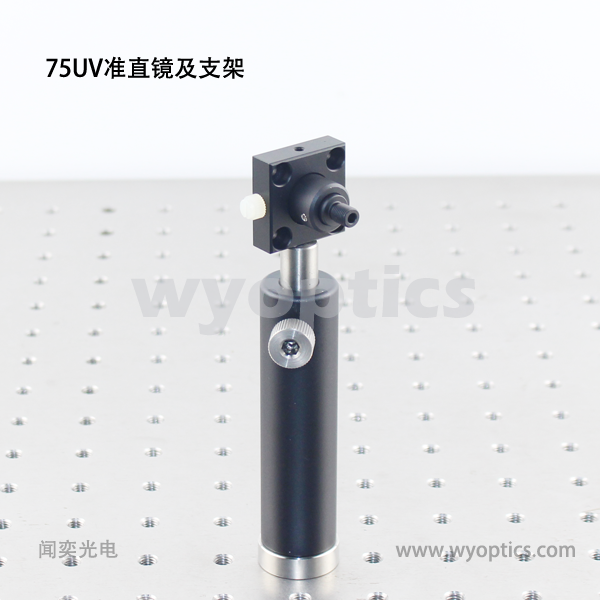

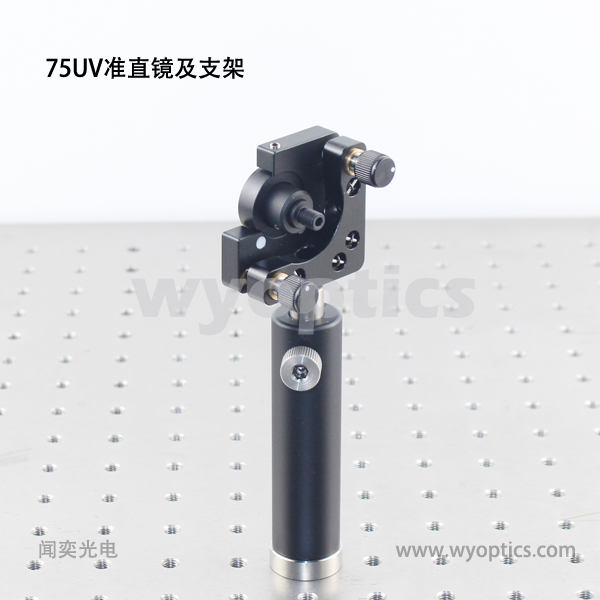

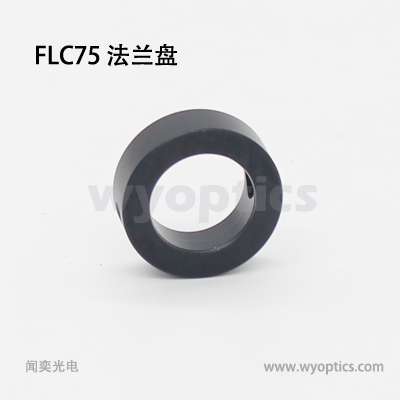

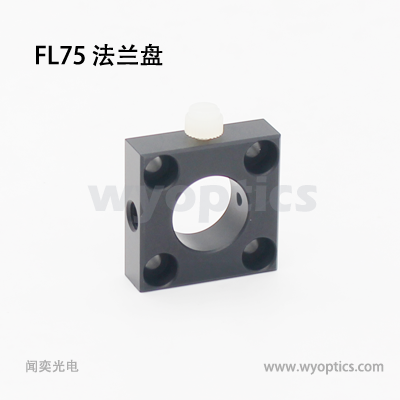

固定产品 FS-TA FL74/TLC74/FS-74 FL75/TLC75/FS-75 FS-84 FS-84

光纤准直器类:

COL6 | 光纤准直器



如下图应用中,光纤衰减器所接入的光纤端头就是该W-系列光纤准直器,光纤准直器在光谱传输过程中能保证光纤输出损耗少,从而精度,效率更高。
