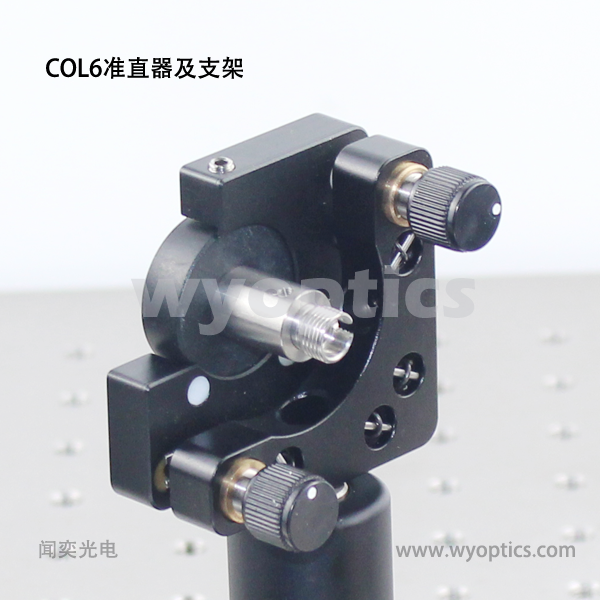

COL6 | 光纤准直器

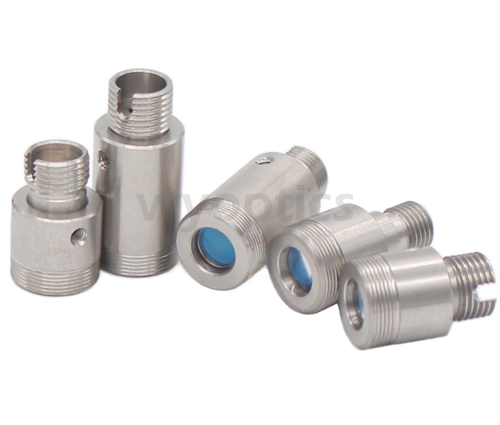

      上海闻奕光电科技有限公司生产的COL6 光纤准直器有FC/PC、FC/APC和SMA905 接口,镜片直径为6mm;可以用于单模或者多模光纤跳线,对准波长从380 nm到1750 nm,根据波长不同,每个准直器都经过出厂对准,简化光纤耦合探测系统,采用无磁不锈钢外壳。

     产品结构紧凑,方便集成到已有的装置中。因为非球面透镜会产生色差,所以有效焦距(EFL)与波长有关,另外这些光纤准直器可以通过拧松侧面的螺钉来微调焦距。

     FC光纤准直器(2.2 mm宽键),兼容窄键和宽键FC插头,适用于单模或者多模光纤跳线。

     产品体积小,其使用方便简洁,其波长范围选择性多,可以应用于各种光学应用中!可以接光纤输出光功率小于10w的跳线!


本产品介绍:

连接器:FC/APC 、 FC/PC 或者 SMA905;

外螺纹:M11 x 0.5

透镜直径:6 mm

透镜焦距:8或者15 mm

光学参数:一个非球面透镜

波长范围:依据增透膜波长,详见型号表格

工作温度:-40~150 ℃

外壳材料:不锈钢。

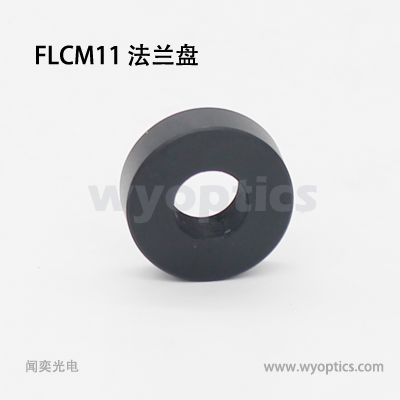

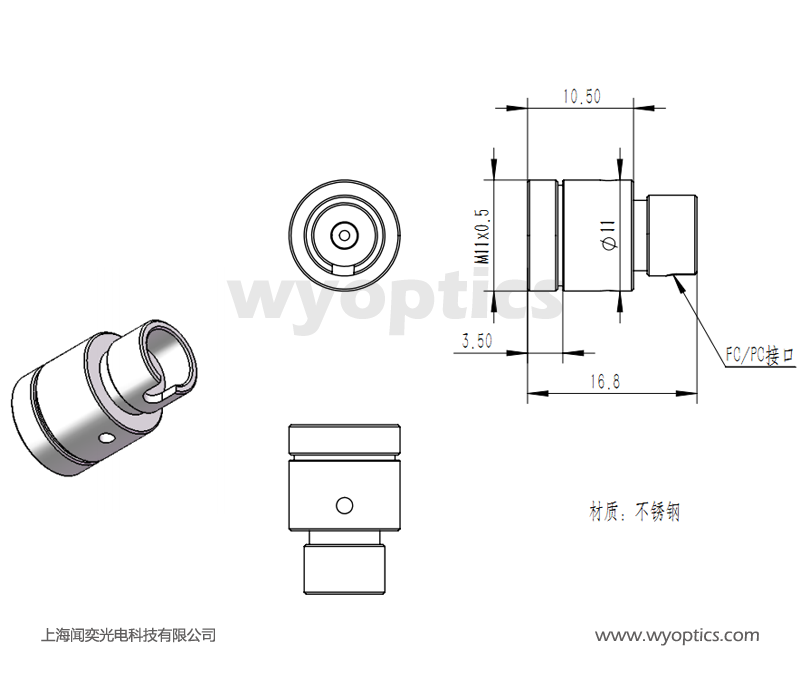

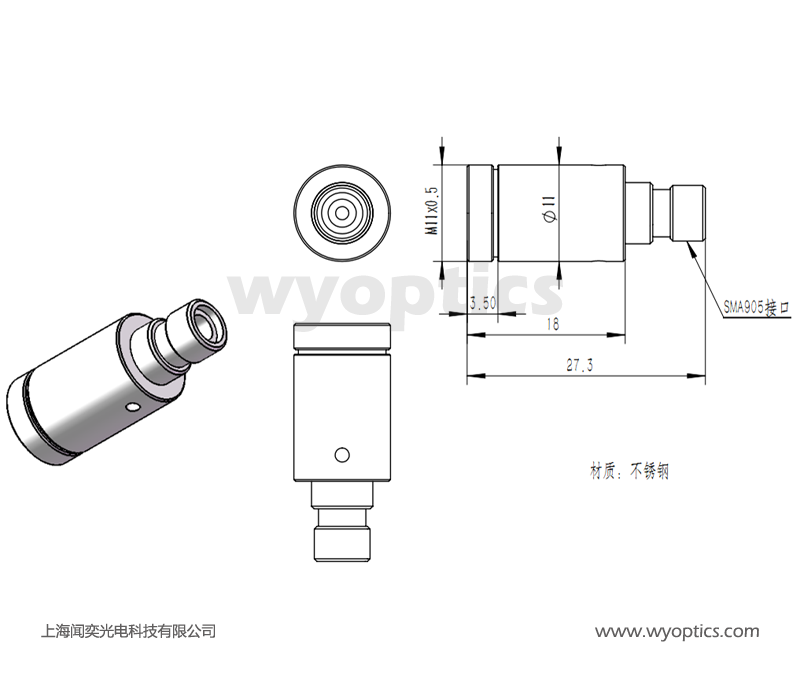

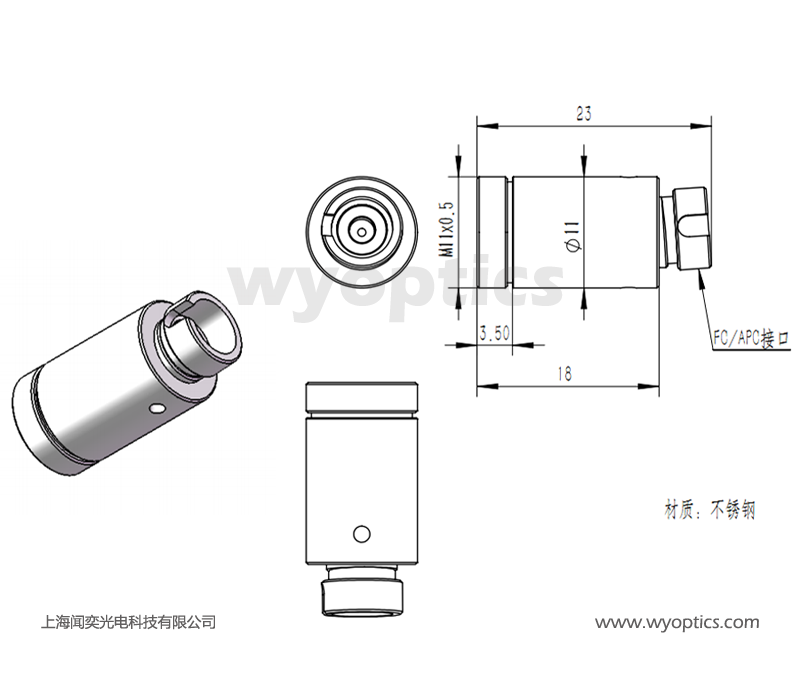

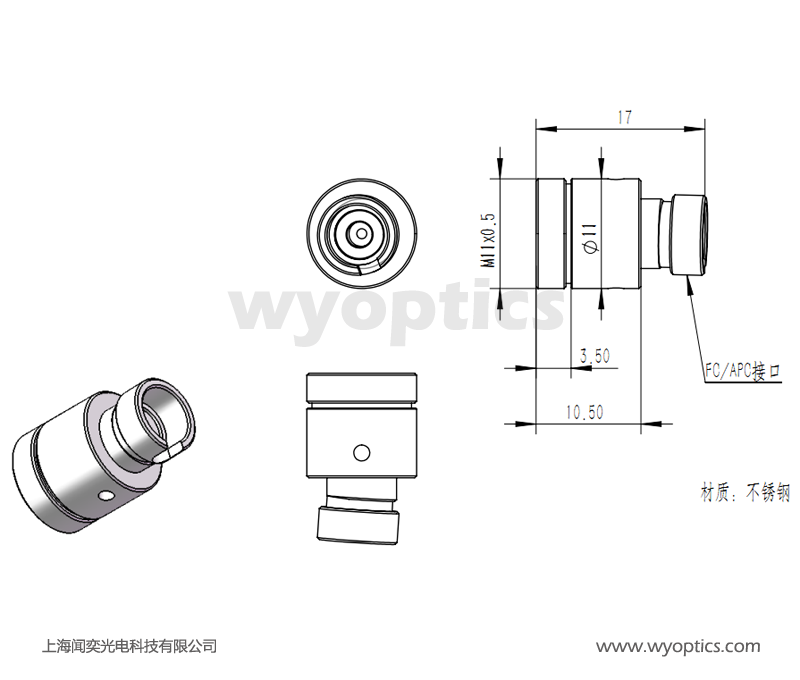

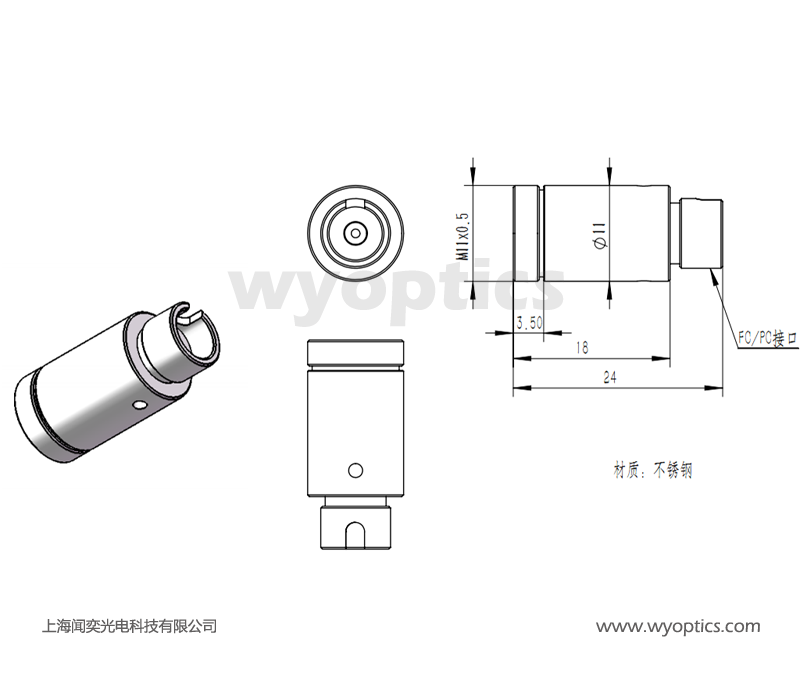

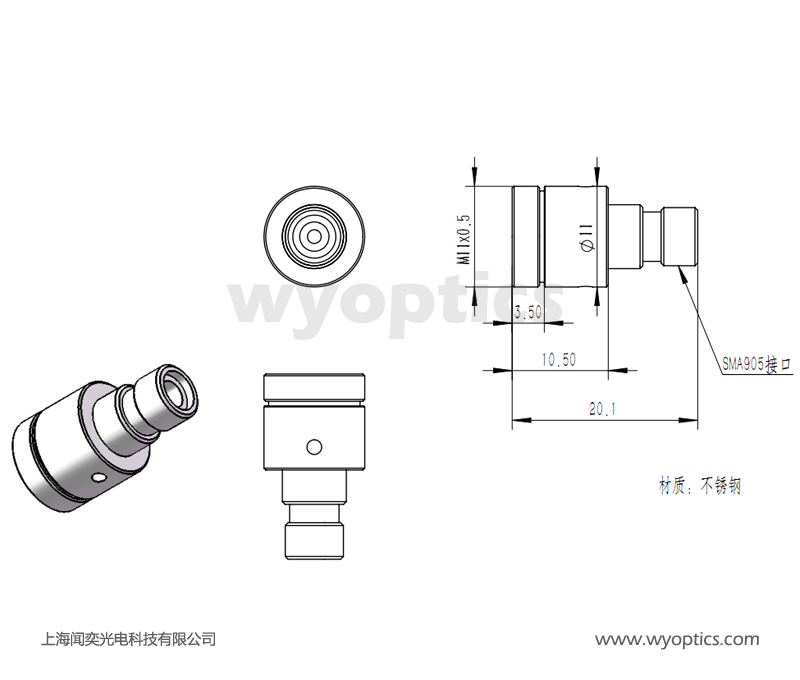

型号 增透膜波长范围 束腰直径 发散角(全角) 光纤接口 焦距 数值孔径 尺寸图
COL6-550-F15-FP 380~800nm 2.8mm 0.016° FC/PC 15mm 0.17NA
COL6-850-F15-FP 650~1100nm 2.8mm 0.02°
COL6-1310-F15-FP 1050~1620nm 2.9mm 0.034°
COL6-1550-F15-FP 1350~1750nm 3.0mm 0.038°
COL6-550-F15-FA 380~800nm 2.8mm 0.016° FC/APC
COL6-850-F15-FA 650~1100nm 2.8mm 0.02°
COL6-1310-F15-FA 1050~1620nm 2.9mm 0.034°
COL6-1550-F15-FA 1350~1750nm 3.0mm 0.038°
COL6-550-F15-SMA 380~800nm 2.8mm 0.016° SMA905
COL6-850-F15-SMA 650~1100nm 2.8mm 0.02°
COL6-1310-F15-SMA 1050~1620nm 2.9mm 0.034°
COL6-1550-F15-SMA 1350~1750nm 3.0mm 0.038°
COL6-550-F8-FP 380~800nm 1.5mm 0.031° FC/PC 8mm 0.5NA
COL6-850-F8-FP 650~1100nm 1.5mm 0.04°
COL6-1310-F8-FP 1050~1620nm 1.6mm 0.065°
COL6-1550-F8-FP 1350~1750nm 1.6mm 0.073°
COL6-550-F8-FA 380~800nm 1.5mm 0.031° FC/APC
COL6-850-F8-FA 650~1100nm 1.5mm 0.04°
COL6-1310-F8-FA 1050~1620nm 1.6mm 0.065°
COL6-1550-F8-FA 1350~1750nm 1.6mm 0.073°
COL6-550-F8-SMA 380~800nm 1.5mm 0.031° SMA905
COL6-850-F8-SMA 650~1100nm 1.5mm 0.04°
COL6-1310-F8-SMA 1050~1620nm 1.6mm 0.065°
COL6-1550-F8-SMA 1350~1750nm 1.6mm 0.073°

发散角计算:COL6-550-xx使用SM630光纤在对准波长处计算,COL6-850-xx使用SM780光纤在对准波长处计算COL6-1310-xx和COL6-1550-xx用SMF-28e光纤在对准波长处计算。


本产品可以用于光纤准直也可以用于平行光纤耦合聚焦用;准直用途的话,接单模或者多模光纤皆可;作为耦合用的话,接多模光纤会比单模光纤耦合效率高(多模光纤数值孔径和纤芯直径都比单模光纤相对大一些)。


产品型号 64UV 74UV 75UV 84UV 94UV
产品名称 光纤准直镜 光纤准直镜 光纤准直镜 光纤准直镜 光纤准直镜
镜片材料 紫外熔融石英 紫外熔融石英 紫外熔融石英 紫外熔融石英 紫外熔融石英
镜片直径 5mm 5mm 10mm 25.4mm 30mm
镜片焦距 10mm 10mm 15mm 100mm 50mm
波长范围 185~2500nm 185~2500nm 185~2500nm 185~2500nm 185~2500nm
接口 SMA905 SMA905/FC/TA SMA905 SMA905 SMA905
兼容孔径 0.22~0.37NA 0.22~0.37NA 0.22~0.37NA 0.15~0.22NA 0.22~0.37NA
外壳材质 铜镀镍 铝合金 铝合金 铝合金 铝合金
工作温度  -20~150 ℃ 无结露  -20~150 ℃ 无结露  -20~150 ℃ 无结露  -20~150 ℃ 无结露  -20~200 ℃ 无结露
固定方式 外直径6.35mm 螺纹3/8-24 外直径16mm M4螺丝 or直径30mm M4螺丝
固定产品 FS-TA FL74/TLC74/FS-74 FL75/TLC75/FS-75 FS-84 FS-84
