W-74UV | 光纤准直镜

本产品介绍:

连接器:SMA905 或者 FC/PC;还可以与我公司TA接头(6.35mm直径金属头)光纤连接

安装外螺纹:3/8-24

中间外六角尺寸:12mm

镜片直径:5 mm

镜片焦距:10 mm

波长范围:185-2500 nm

工作温度:-40~150 ℃

外壳材料:铝制发黑,铝制银白色,不锈钢本色。

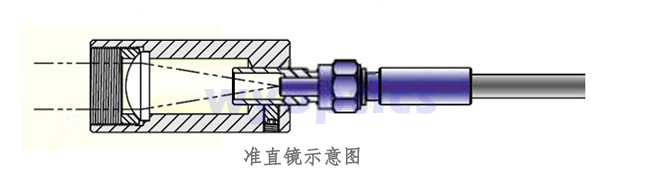

本产品为SMA905或者FC接头和 Ø6.35金属头的光纤使用,光纤安装后可以调节焦距,其使用方便,通用。广泛应用于各种光学检测、光谱分析等应用中。

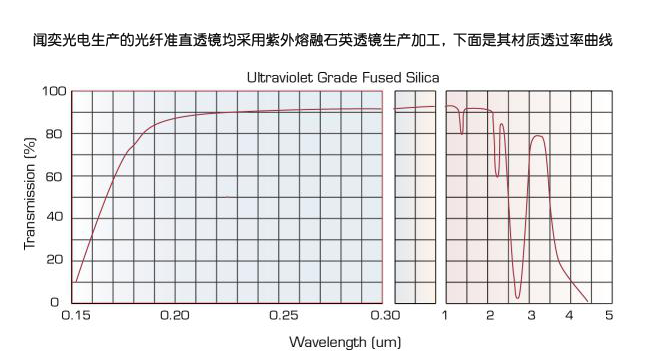

本产品采用紫外熔融石英透镜,使用波长为:185nm-2500 nm 。

光束经过透镜后,发散角度不超过2°。可以在UV-VIS或者VIS-NIR应用中调节光束视场可在收敛到发散之间调节(~45°)。

可连接SMA905或者FC/PC接头的多模光纤,使用方便。

可调焦距,可以调节的行程约5mm。

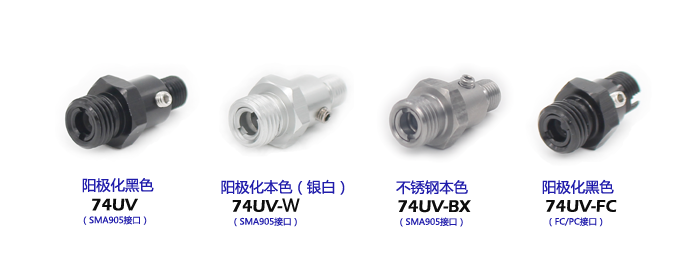

产品型号 74UV 74UV-FC 74UV-W 74UV-BX
产品名称 光纤准直镜 光纤准直镜 光纤准直镜 光纤准直镜
镜片材料 紫外熔融石英 紫外熔融石英 紫外熔融石英 紫外熔融石英
镜片直径 5mm 5mm 5mm 5mm
镜片焦距 10mm 10mm 10mm 10mm
焦距可以调节范围 5mm 4mm 5mm 5mm
波长范围 185~2500nm 185~2500nm 185~2500nm 185~2500nm
接口 SMA905/TA FC/PC SMA905 SMA905
兼容孔径 0.22~0.37NA 0.22~0.37NA 0.15~0.22NA 0.15~0.22NA
外壳材质 铝合金 铝合金 铝合金 不锈钢
外壳颜色 黑色 黑色 银白色 银白色
工作温度  -20~150 ℃ 无结露  -20~150 ℃ 无结露  -20~150 ℃ 无结露  -20~150 ℃ 无结露
固定方式 螺纹3/8-24 螺纹3/8-24 螺纹3/8-24 螺纹3/8-24
固定产品 FL74/TLC74/FS74 FL74/TLC74/FS74 FL74/TLC74/FS74 FL74/TLC74/FS74

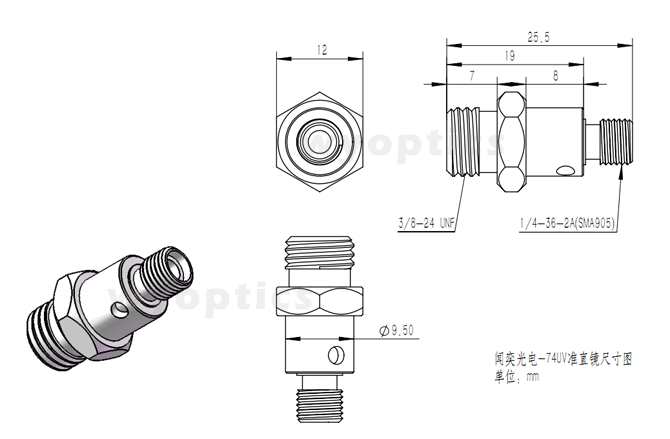

尺寸图:

Technical Tips

本产品采用单透镜获得的光束发散角 (α) 满足tan(α) = d/f。其中,f透镜焦距,d是狭缝宽度或光纤直径。

调节准直透镜时务必小心,因为透镜聚焦有误将造成采样路径长度的改变。



您还可以选择更大的光纤准直镜,镜片直径10mm的75UV准直镜,镜片直径25.8mm的84UV准直镜;镜片直径30mm的94UV准直镜

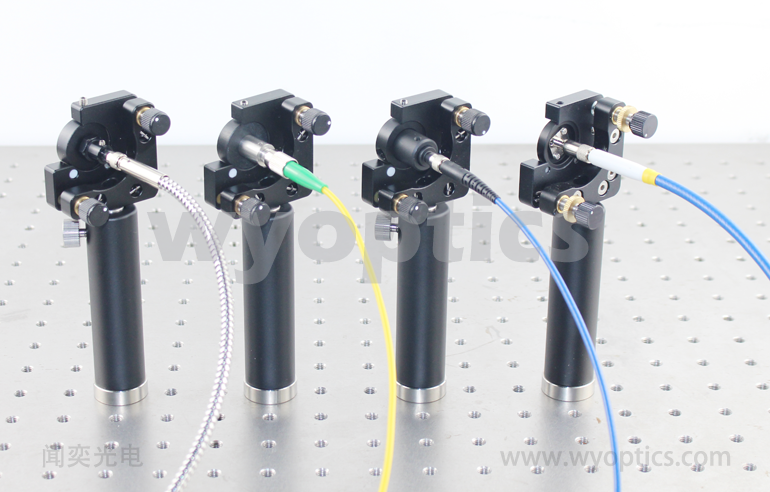

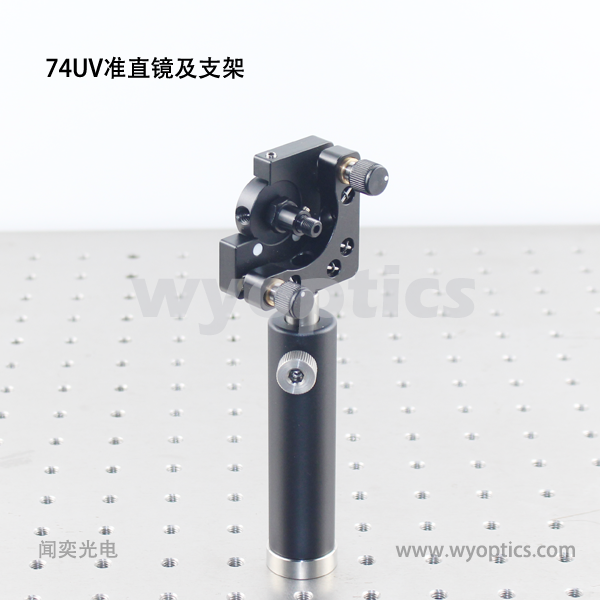

74UV 配套支架

FL74 法兰盘 FLC74 法兰盘

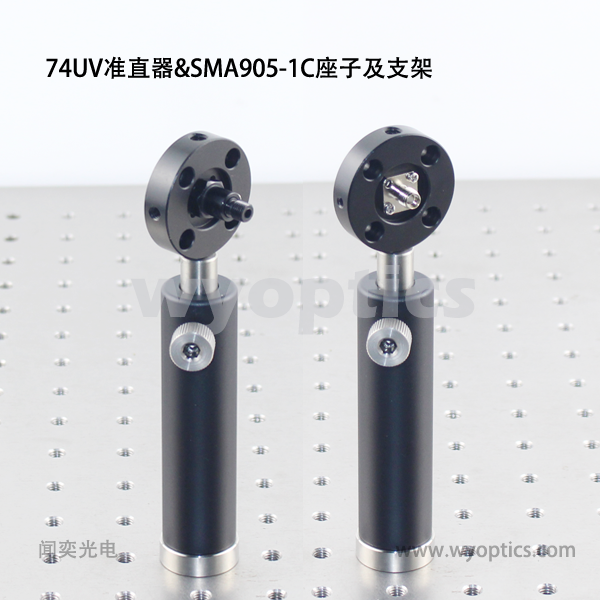

FL74 安装图 产品连接 FLC74 安装图 产品连接

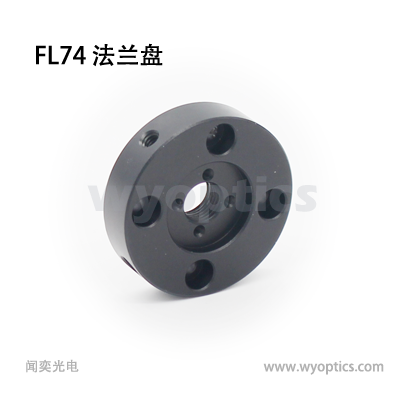

FL74 法兰盘

OSB 光学支杆

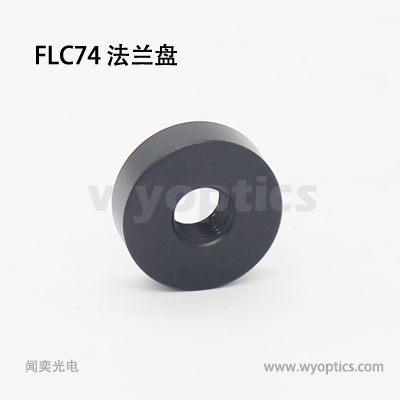

FLC74 法兰盘

OS 光学镜架

OSB 光学支杆

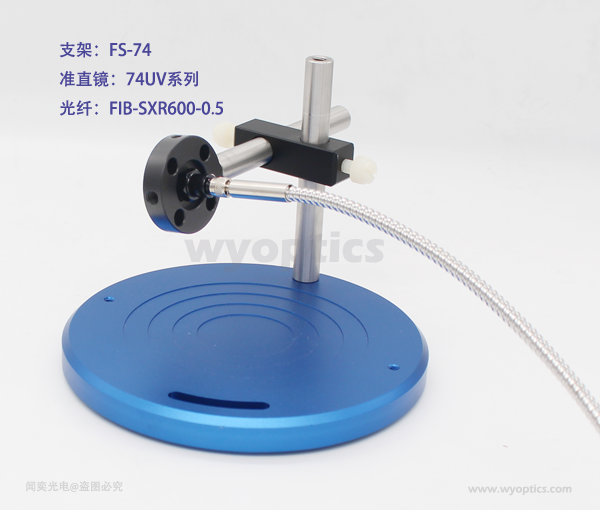

FS-74 支架
FS-74 安装图 产品连接

FS-74 支架

SMA905接头的石英光纤

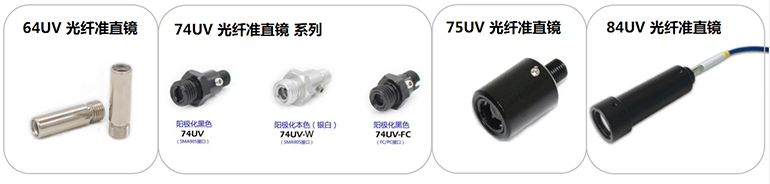

产品型号 64UV 74UV 75UV 84UV 94UV
产品名称 光纤准直镜 光纤准直镜 光纤准直镜 光纤准直镜 光纤准直镜
镜片材料 紫外熔融石英 紫外熔融石英 紫外熔融石英 紫外熔融石英 紫外熔融石英
镜片直径 5mm 5mm 10mm 25.4mm 30mm
镜片焦距 10mm 10mm 15mm 100mm 50mm
波长范围 185~2500nm 185~2500nm 185~2500nm 185~2500nm 185~2500nm
接口 SMA905 SMA905/FC/TA SMA905 SMA905 SMA905
兼容孔径 0.22~0.37NA 0.22~0.37NA 0.22~0.37NA 0.15~0.22NA 0.22~0.37NA
外壳材质 铜镀镍 铝合金 铝合金 铝合金 铝合金
工作温度  -20~150 ℃ 无结露  -20~150 ℃ 无结露  -20~150 ℃ 无结露  -20~150 ℃ 无结露  -20~200 ℃ 无结露
固定方式 外直径6.35mm 螺纹3/8-24 外直径16mm M4螺丝 or直径30mm M4螺丝
固定产品 FS-TA FL74/TLC74/FS-74 FL75/TLC75/FS-75 FS-84 FS-84

光纤准直器类:

COL6 | 光纤准直器

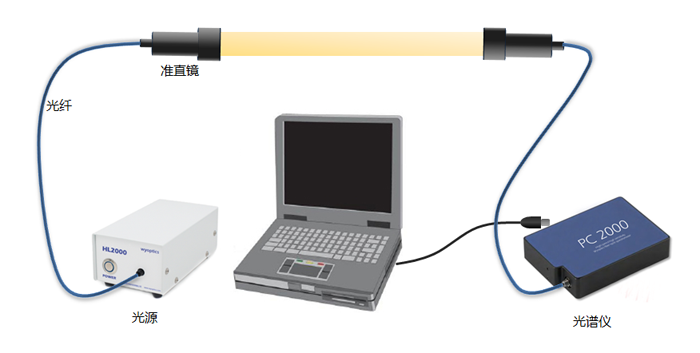

如下图应用中,光纤衰减器所接入的光纤端头就是该W-系列光纤准直器,光纤准直器在光谱传输过程中能保证光纤输出损耗少,从而精度,效率更高。






本产品为SMA905接头和 Ø6.35金属头的光纤使用,可以方便调焦距,其使用方便,通用,可兼容其他光学设备。

本产品的使用波长为:200nm-2500nm范围内的石英透镜。

光束经过透镜后,发散角度不超过2°。可以在UV-VIS或者VIS-NIR应用中调节光束视场可在收敛到发散之间调节(~45°)。

可连接SMA905接头的多模光纤,使用方便。

可调焦距,可以调节的行程约5mm。


本产品为SMA905接头和 Ø6.35金属头的光纤使用,可以方便调焦距,其使用方便,通用,可兼容其他光学设备。

本产品的使用波长为:200nm-2500nm范围内的石英透镜。

光束经过透镜后,发散角度不超过2°。可以在UV-VIS或者VIS-NIR应用中调节光束视场可在收敛到发散之间调节(~45°)。

可连接SMA905接头的多模光纤,使用方便。

可调焦距,可以调节的行程约5mm。
