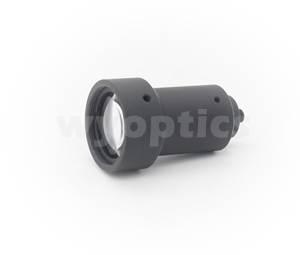

W-94UV | 准直透镜

大直径单镜头

94UV 准直透镜设计用于耦合更大自由空间的光束到光纤中。 该准直透镜镜片直径30mm,焦距50毫米,适合用于户外长距离准直光,经测试,最长距离可达20米。

次光纤准直镜适用于我们提供的大多数采样配件。 因此,这些透镜有一系列广泛应用,可以被用于测量:吸光度,照度和发光度。


本产品可以用于准直也可以用于耦合聚焦用;准直用途的话,接单模或者多模光纤皆可;如果作为耦合聚焦用,仅限于接多模光纤使用(数值孔径0.22~0.37NA,纤芯直径≧100微米)。

产品型号 94UV
产品名称 光纤准直镜
类型 单透镜
镜片材料 紫外熔融石英
镜片直径 30mm
镜片焦距 50mm
波长范围 185~2500nm
接口 SMA905
兼容孔径 0.22~0.37NA
外壳材质 铝合金,表面发黑处理
工作温度  -20~200 ℃ 无结露
固定方式 M4螺丝
固定产品 FS-84





产品型号 64UV 74UV 75UV 84UV 94UV
产品名称 光纤准直镜 光纤准直镜 光纤准直镜 光纤准直镜 光纤准直镜
镜片材料 紫外熔融石英 紫外熔融石英 紫外熔融石英 紫外熔融石英 紫外熔融石英
镜片直径 5mm 5mm 10mm 25.4mm 30mm
镜片焦距 10mm 10mm 15mm 100mm 50mm
波长范围 185~2500nm 185~2500nm 185~2500nm 185~2500nm 185~2500nm
接口 SMA905 SMA905/FC/TA SMA905 SMA905 SMA905
兼容孔径 0.22~0.37NA 0.22~0.37NA 0.22~0.37NA 0.15~0.22NA 0.22~0.37NA
外壳材质 铜镀镍 铝合金 铝合金 铝合金 铝合金
工作温度  -20~150 ℃ 无结露  -20~150 ℃ 无结露  -20~150 ℃ 无结露  -20~150 ℃ 无结露  -20~200 ℃ 无结露
固定方式 外直径6.35mm 螺纹3/8-24 外直径16mm M4螺丝 or直径30mm M4螺丝
固定产品 FS-TA FL74/TLC74/FS-74 FL75/TLC75/FS-75 FS-84 FS-84
