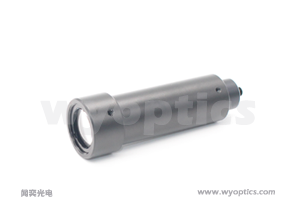

84UV | 光纤准直镜
本产品为SMA905接头光纤使用，可以方便调焦距，其使用方便，通用，可兼容其他光学设备。使用波长为：185nm-2500nm范围内的石英透镜。
大镜片聚焦，光束经过透镜后，发散角度不超过0.2°。可以在UV-VIS或者VIS-NIR应用中调节光束。
本产品介绍：
| 连接器： | SMA905接口 | |
| 镜片直径： | 25.4 mm | |
| 焦距： | 100 mm | |
| 焦距可调节： | 是 | |
| 波长范围： | 185-2500 nm | |
| 透镜材质： | 紫外熔融石英单透镜 | |
| 工作温度： | -20~150 ℃ | |
| 外壳材料： | 铝制，发黑。 | |
| 固定： | 侧面M4螺纹孔 | |

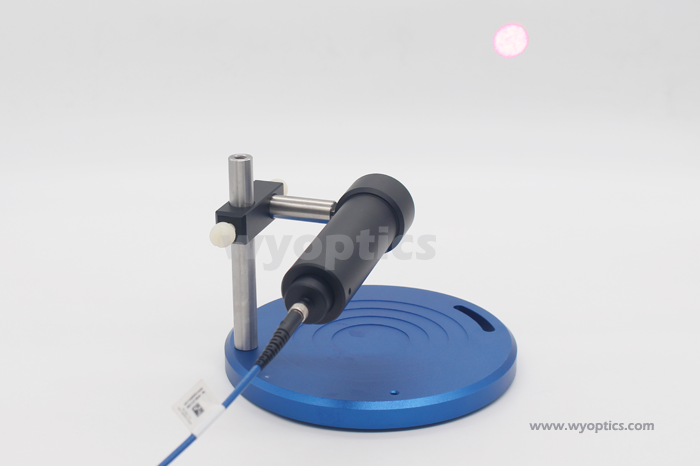

| 支架： | FS-84 / OSS-D30 | |
本产品为SMA905接头光纤使用，可以方便调焦距，镜片直径大，为25.4mm，其使用方便，通用。可兼容其他光学设备。
本产品的使用波长为：185nm-2500nm范围内的石英透镜。
光束经过透镜后，发散角度不超过0.2°。可以在UV-VIS或者VIS-NIR应用中调节光束。
可连接SMA905接头，使用方便。

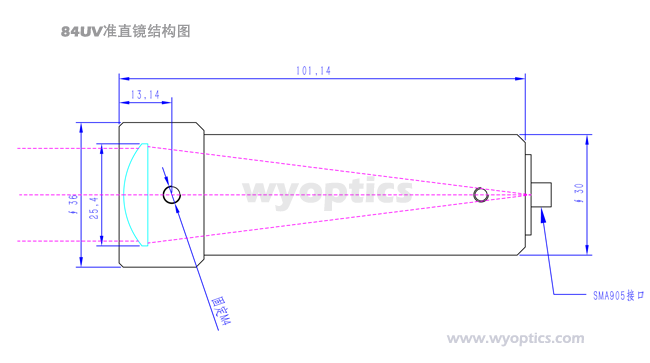

本产品结构图：
Technical Tips
本产品采用单透镜获得的光束发散角 (α) 满足tan(α) = d/f。其中，f透镜焦距，d是狭缝宽度或光纤直径。
调节准直透镜时务必小心，因为透镜聚焦有误将造成采样路径长度的改变。
| 产品型号 | 64UV | 74UV | 75UV | 84UV | 94UV | |||||
| 产品名称 | 光纤准直镜 | 光纤准直镜 | 光纤准直镜 | 光纤准直镜 | 光纤准直镜 | |||||
| 镜片材料 | 紫外熔融石英 | 紫外熔融石英 | 紫外熔融石英 | 紫外熔融石英 | 紫外熔融石英 | |||||
| 镜片直径 | 5mm | 5mm | 10mm | 25.4mm | 30mm | |||||
| 镜片焦距 | 10mm | 10mm | 15mm | 100mm | 50mm | |||||
| 波长范围 | 185~2500nm | 185~2500nm | 185~2500nm | 185~2500nm | 185~2500nm | |||||
| 接口 | SMA905 | SMA905/FC/TA | SMA905 | SMA905 | SMA905 | |||||
| 兼容孔径 | 0.22~0.37NA | 0.22~0.37NA | 0.22~0.37NA | 0.15~0.22NA | 0.22~0.37NA | |||||
| 外壳材质 | 铜镀镍 | 铝合金 | 铝合金 | 铝合金 | 铝合金 | |||||
| 工作温度 | -20~150 ℃ 无结露 | -20~150 ℃ 无结露 | -20~150 ℃ 无结露 | -20~150 ℃ 无结露 | -20~200 ℃ 无结露 | |||||
| 固定方式 | 外直径6.35mm | 螺纹3/8-24 | 外直径16mm | M4螺丝 or直径30mm | M4螺丝 | |||||

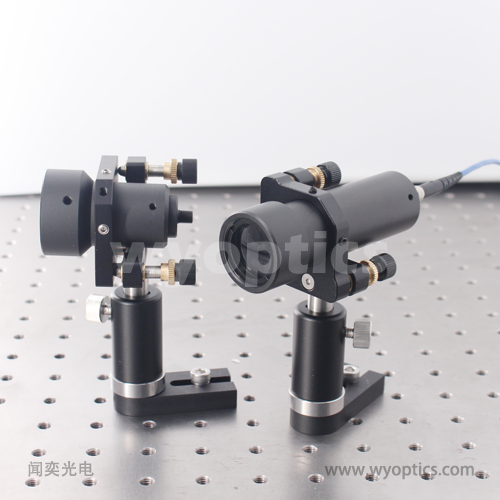

| 固定产品 | FS-TA | FL74/TLC74/FS-74 | FL75/TLC75/FS-75 | FS-84 | FS-84 | |||||
光纤准直器类：

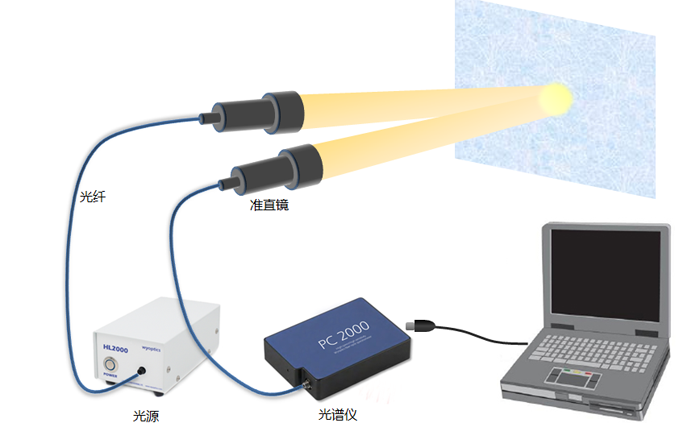

如下图应用中，光纤衰减器所接入的光纤端头就是该W-系列光纤准直器，光纤准直器在光谱传输过程中能保证光纤输出损耗少，从而精度，效率更高。
闻奕光电光纤准直镜用于各种光学测量系统中，常常用于准直光纤输出发散光路变成平行光路，也可以将平行光耦合到多模光纤！
闻奕光电生产的光纤准直镜可以用于光纤准直也可以用于耦合聚焦用；准直用途的话，接单模或者多模光纤皆可；如果作为耦合聚焦用，仅限于接多模光纤使用（数值孔径0.22~0.37NA，纤芯直径≧100微米）
本产品为SMA905接头光纤使用，可以方便调焦距，镜片直径大，为25.4mm，其使用方便，通用。可兼容其他光学设备。
本产品的使用波长为：200nm-2500nm范围内的石英透镜。
光束经过透镜后，发散角度不超过0.2°。可以在UV-VIS或者VIS-NIR应用中调节光束。
可连接SMA905接头，使用方便。
